Для фрезерования, растачивания и сверления крупных деталей разной высоты. Портальный, с ЧПУ, подвижная траверса, ходы X/Y 6200/3700 мм.

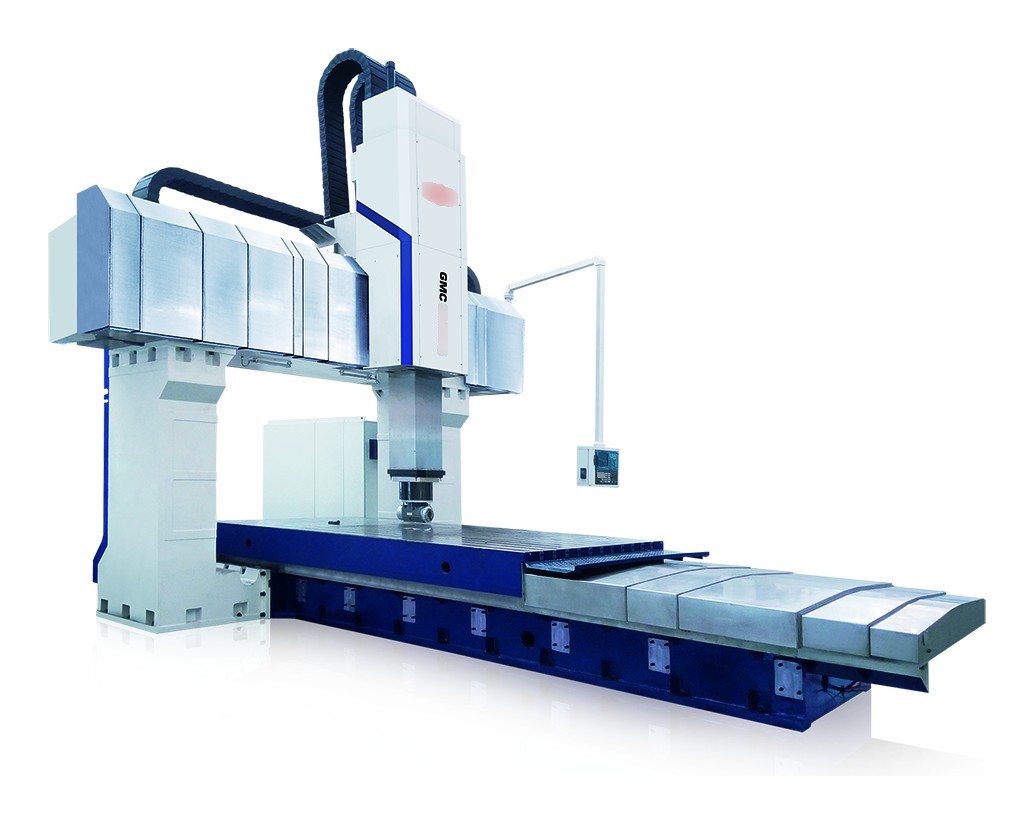

Портальный расточно-фрезерный станок CES-GMC2560WRS
- Ход стола, X, мм: 6200
- Ход салазок, Y, мм: 3700
- Ход ползуна, Z, мм: 1500
- Максимальный ход поперечной траверсы, W, мм: 1500/2000
- Расстояние от торца шпинделя до поверхности стола, минимальное, мм: 0
- Диапазон частоты вращения (бесступенчатое регулирование), об/мин: 40-3000
- Выходной крутящий момент шпинделя (номинальный/30 мин), Н·м: 3000/3600
- Мощность привода шпинделя (номинальная/30 мин), кВт: 58/69
- Размер сечения ползуна, мм: 500X500
Характеристики
Ход стола, X, мм:
6200
Ход салазок, Y, мм:
3700
Ход ползуна, Z, мм:
1500
Максимальный ход поперечной траверсы, W, мм:
1500/2000
Расстояние от торца шпинделя до поверхности стола, минимальное, мм:
0
Диапазон частоты вращения (бесступенчатое регулирование), об/мин:
40-3000
Выходной крутящий момент шпинделя (номинальный/30 мин), Н·м:
3000/3600
Мощность привода шпинделя (номинальная/30 мин), кВт:
58/69
Размер сечения ползуна, мм:
500X500
Описание
CES-GMC2560WRS — портальный расточно-фрезерный станок с ЧПУ для крупных деталей, с подвижной траверсой, в каталоге — портальный обрабатывающий центр: ход стола X — 6200 мм, салазок Y — 3700 мм, ползун 500 × 500 мм с ходом Z 1500 мм, привод 58/69 кВт.
Применение
- Растачивание, фрезерование, сверление — отверстия, плоскости и торцы крупных корпусных деталей за одну установку.
- Энергетика, тяжёлое машиностроение, нефтегаз, судостроение — корпуса турбин, насосов и задвижек, станины, рамы, плиты.
Особенности
- Подвижная траверса — ход W 1500/2000 мм: так меняют расстояние от шпинделя до стола под высоту детали.
- Привод — момент 3000/3600 Н·м (номинальный / 30 мин), частота 40–3000 об/мин, регулирование бесступенчатое.
Как выбрать
- Ширина детали — по ходу салазок Y: у GMC2560WRS — 3700 мм, у GMC3060WRS — 4200 мм.
- Фундамент — тяжёлому станку нужен массивный фундамент, который гасит вибрации и держит геометрию; его подготовка — часть шеф-монтажа.
- Соседние модели — GMC2560RS: тот же привод и ползун, подвижный стол; GMC3080GRS: по X движется портал, Y 4700 мм.
Как подобрать станок по габаритам и массе детали, диаметру шпинделя и ходу W — в гиде «Как выбрать горизонтально-расточный станок: 8 критериев»; какие станки относят к тяжёлым и что учесть при установке — в гиде «Тяжёлые горизонтально-расточные станки».
Подбор и поставка
Подбираем станок под деталь и техпроцесс: по чертежу или описанию операции проверяем габариты и массу заготовки, диаметры отверстий и вылет шпинделя. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, габариты и массу детали, диаметры и глубину отверстий и город поставки. Другие станки — в разделе «Горизонтально-расточные станки», состав работ под ключ — на странице «Услуги и компетенции».
