Шлифовальные станки: круглое, внутреннее, плоское и бесцентровое шлифование
В разделе 62 станка от семи производителей — Тайвань, Китай, Германия и США, от ручных моделей до станков с ЧПУ. Шлифование выбирают не «по точности вообще», а по тому, какую поверхность обрабатываем: наружную цилиндрическую, отверстие, плоскость или обе поверхности за одну установку. От этого зависит тип станка, а уже потом — диаметр и вес заготовки.
Какой шлифовальный станок под какую задачу
| Тип станка | Диаметр заготовки, мм | Под какие задачи берут |
|---|---|---|

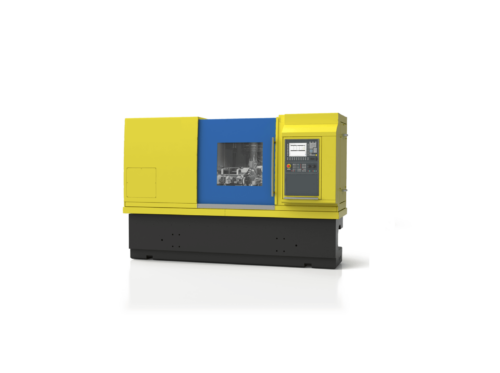

| Круглошлифовальные 26 моделей |
80–350 | Наружные цилиндрические и конические поверхности валов, осей, шпинделей: шейки под подшипники, посадочные диаметры. |
| Комбинированные (наружное и внутреннее) 10 моделей |
120–500 | Наружная поверхность и отверстие за одну установку — так держат соосность, которую не получить перестановкой между станками. |
| Специальные 9 моделей |
125–325 | Шлифование стружечных канавок, свёрл и метчиков, обработка сложного профиля инструментальными станками. |
| Внутришлифовальные 7 моделей |
90–520 | Отверстия: гильзы, втулки, обоймы, посадочные места подшипников — там, где нормируется диаметр и геометрия отверстия. |
| Бесцентрово-шлифовальные 7 моделей |
до 50 | Массовая обработка гладких деталей без центров: пальцы, ролики, пруток. Высокая производительность на длинных партиях. |
| Плоскошлифовальные 2 модели |
— | Плоскости и сопрягаемые поверхности: плиты, направляющие, пресс-формы и штамповая оснастка. |
- Hauser 2000 — внутреннее шлифование высокой точности
- Hauser H45 и H55 — внутреннее шлифование
- JUMAT — круглое шлифование

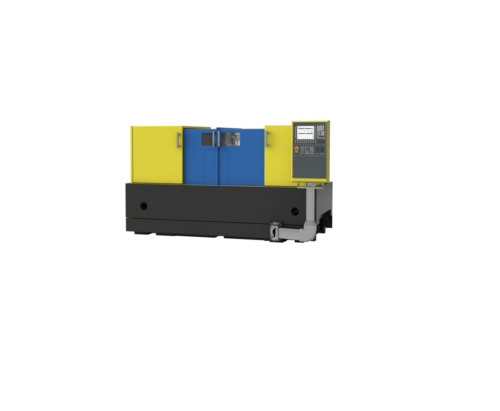

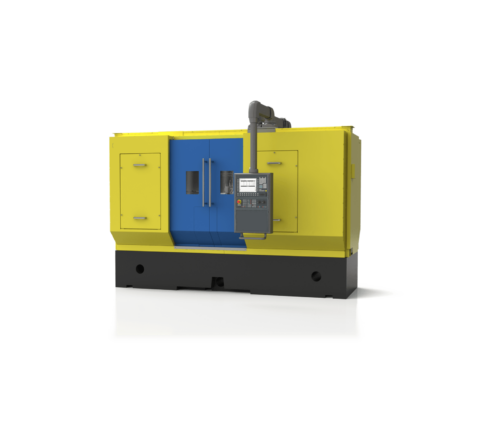

- JUPITER — бесцентровое шлифование
Модели раздела, которые чаще всего спрашивают
- GU-3250NC — универсальный круглошлифовальный
- JAG-CG175 — наружное шлифование
- JAG-CG-CNC — наружное шлифование с ЧПУ
- JHU-2706CNC и JHU-2710CNC — круглое шлифование с ЧПУ
- Серия ESG — прецизионное плоское шлифование
- Серия EGI — внутреннее шлифование
Как сузить выбор за три шага
- Какая поверхность. Наружная цилиндрическая — круглошлифовальный, отверстие — внутришлифовальный, обе за установку — комбинированный, плоскость — плоскошлифовальный, длинная партия гладких деталей — бесцентровый.
- Габарит и масса детали. Проверяются максимальный диаметр заготовки, высота центров над столом и допустимый вес — в разделе есть станки на заготовку до 4300 кг.
- Управление. Ручное и гидромеханическое — ремонт и штучная работа; ЧПУ — повторяемость на серии и сложный профиль. В разделе представлены все три исполнения.
Пришлите чертёж детали, требуемый допуск и шероховатость, объём выпуска — подберём станок, круг и оснастку, посчитаем такт. Смежные разделы: токарные станки, фрезерные станки, весь каталог оборудования.
Частые вопросы
Круглошлифовальный, плоскошлифовальный или бесцентровый — как выбрать?
По типу поверхности и серийности. Круглошлифовальный — валы и оси в центрах, когда важна соосность. Плоскошлифовальный — плоскости и торцы. Бесцентровый — массовые тела вращения без центровых отверстий: он даёт максимальную производительность на длинных партиях простых деталей.
Что определяет достижимую точность и шероховатость?
Жёсткость станка и качество шпинделя, балансировка и правка круга, стабильность подачи СОЖ и температурный режим. Заявленные в паспорте значения достигаются при жёстком креплении детали и правильно выбранном круге под материал — это часть технологии, а не только характеристика станка.
Нужен ли станок с ЧПУ для шлифования?
ЧПУ оправдано там, где есть переналадки между партиями, многоступенчатые валы или требуется цикл с автоматической правкой круга и активным контролем размера. На простой массовой детали ручной или полуавтоматический станок даёт результат дешевле.
Что уточнить перед подбором?
Материал и твёрдость детали, габариты и вес, требуемые допуски и шероховатость, серийность, наличие центровых отверстий, требования к автоматизации загрузки. По этим данным подбирают тип станка и оснащение.
