Кривошипные (механические) прессы
Кривошипные (механические) прессы передают усилие на ползун через кривошипно-шатунный механизм. Это надёжное и производительное оборудование для листовой штамповки, вырубки, гибки, пробивки и формовки деталей из чёрных и цветных металлов. Высокая скорость хода, точность и простая конструкция делают кривошипный пресс основным типом штамповочного оборудования на предприятиях металлообработки.
Модели кривошипных прессов серии К21хх
Поставляем кривошипные прессы серии К21хх и универсальные штамповочные аналоги из Китая. Характеристики каждой модели — на её странице, точный подбор по усилию и тоннажу — по запросу.
- Пресс кривошипный КД2130 (КЕ2130, К2130)
- КД2132 · КД2134
- КД2124 · КД2126 · КД2128
- Универсальные штамповочные аналоги: JH21-100 · JH21-160
Нужна конкретная модель или тоннаж (например, пресс 250 тонн)? Опишите задачу — подберём пресс по усилию и пришлём коммерческое предложение за 1 рабочий день. Поставка из Китая по России, шеф-монтаж и гарантия.
Как выбрать пресс по усилию, ходу и типу штамповки — в гиде: Кривошипные (механические) прессы.
Как подобрать кривошипный пресс
Кривошипный пресс подбирают не «по мощности», а по четырём параметрам детали и штампа.
- Усилие. Для вырубки его считают по длине контура реза, толщине листа и сопротивлению срезу материала; для гибки и вытяжки — по своей методике. Запас 20–30 % от расчётного оставляют на износ штампа и разброс марки металла.
- Тип станины. Открытый (С-образный) пресс даёт доступ к рабочей зоне с трёх сторон и удобен для мелкой и средней штамповки; закрытый моноблочный и портальный — жёстче и держат внецентренную нагрузку, их берут под точную и крупную деталь.
- Ход ползуна и число ходов в минуту. Вырубка любит короткий ход и высокую частоту, вытяжка — длинный ход и меньшую скорость.
- Размер стола, открытие и вылет. Проверяются по габариту штампа с учётом выталкивателя и подачи полосы.
Цена кривошипного пресса зависит от усилия, типа станины, комплектации (ЧПУ, подача, система смазки, шумозащита) и условий поставки. Пришлите чертёж детали или габариты штампа — подберём модель, посчитаем усилие и вернёмся с ценой и сроком за один рабочий день.
Поставка из Китая под ключ
- Подбор оборудования под вашу задачу и поставка из Китая
- Шеф-монтаж и пусконаладка на вашей площадке
- Гарантийное и сервисное обслуживание, поставка запчастей
- Обучение персонала работе на оборудовании
- Сертификация и таможенное оформление
- Коммерческое предложение за 1 рабочий день
Смотрите также: Гидравлические прессы · Высокоскоростные (прецизионные) прессы.
Какой кривошипный пресс под какую задачу
В разделе 104 модели. Тип станины и привода определяется операцией и деталью, а усилие считается по контуру реза или площади деформации. Таблица сужает выбор до одного-двух типов ещё до сравнения характеристик.
| Тип пресса | Усилие, тс | Под какие задачи берут |
|---|---|---|
| Открытые (С-образные) универсальные 23 модели |
16–2500 | Вырубка, пробивка, гибка и неглубокая вытяжка мелких и средних деталей. Доступ к рабочей зоне с трёх сторон — удобно ставить оснастку и подавать полосу вручную. |

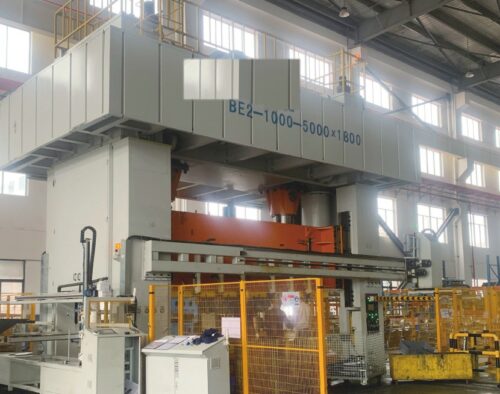

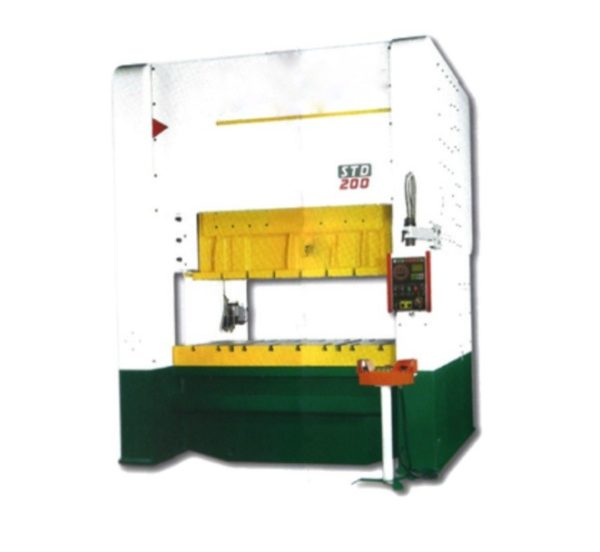

| Закрытые (двух- и четырёхточечные) 16 моделей |
80–3600 | Точная и крупная штамповка, работа с внецентренной нагрузкой: жёсткая станина держит перекос, ползун идёт без завала. |
| Высокоскоростные (прецизионные) 7 моделей |
20–300 | Массовая штамповка в ленте: контакты, ламели, клеммы. До сотен ходов в минуту, точность и жёсткость под быстрый штамп. |
| Сервопрессы 7 моделей |
25–800 | Когда нужен управляемый график хода: остановка под нагрузкой, медленная вытяжка, ускоренный холостой ход. Меньше шума и износа штампа. |

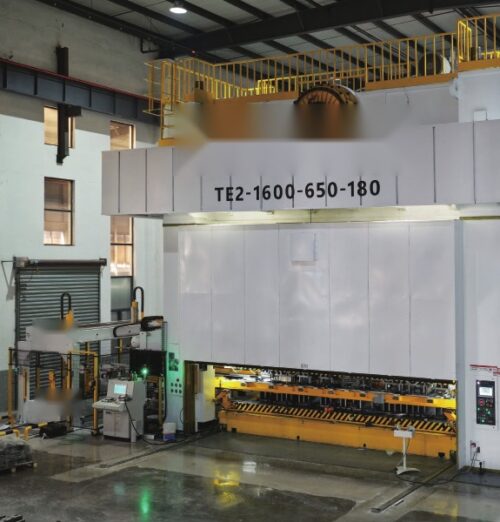

| Автоматические линии и тандемы 4 модели |
160–400 | Многопереходная штамповка одной детали без ручных перекладок — прессы в линию с межпрессовой автоматикой. |
| Горячештамповочные (кузнечные) 3 модели |
160–6300 | Горячая объёмная штамповка поковок: усиленная станина, жёсткие направляющие, работа с нагретой заготовкой. |
| Винтовые (электровинтовые) 3 модели |
250–10000 | Чеканка, калибровка, точная объёмная штамповка: энергия удара дозируется, усилие нарастает мягко. |

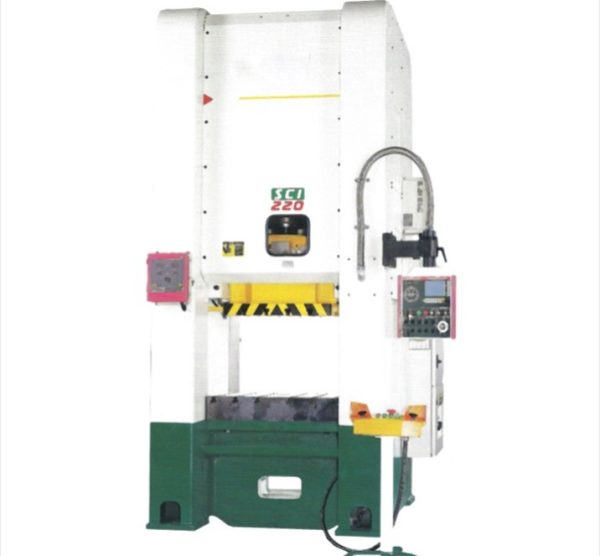

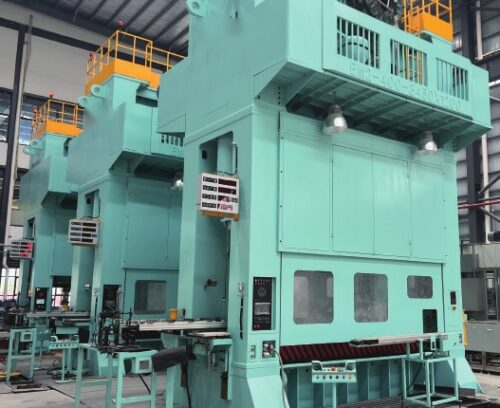

| Вытяжные 1 модель |
220 | Глубокая вытяжка на кривошипном приводе с увеличенным ходом ползуна. |
| Специализированные под операцию 40 моделей |
20–3150 | Двухканальные, двухэлементные, для корпусов АКБ, обрезные и правильные — берут, когда операция одна и повторяется на потоке. |
Модели раздела, которые чаще всего спрашивают
- JH21-160 — универсальный кривошипно-шатунный пресс
- Серия КД2124–КД2134 — шесть типоразмеров одностоечных прессов, 25–250 тс
- КД2134 — 250 тс, крупнейший типоразмер серии КД
- Серия MC1 — открытые одноточечные прессы
- HSD-125 — высокоскоростное прецизионное исполнение
Устройство и виды — в разборе «Кривошипные (механические) прессы».
Как сузить выбор за три шага
- Операция и деталь. Вырубка и гибка мелочи — открытый; крупная точная деталь или внецентренная нагрузка — закрытый; лента и массовая серия — высокоскоростной; поковка — горячештамповочный или винтовой.
- Усилие. Для вырубки считают по длине контура реза, толщине и сопротивлению срезу с запасом 20–30 %; для гибки и вытяжки — по своей методике.
- Оснастка. Проверяются размер стола, закрытая высота, ход ползуна, вылет и выталкиватель — под конкретный штамп.
Не уверены в типе — разбор видов прессов, устройство кривошипного пресса и винтовые прессы в базе знаний. Пришлите деталь или штамп — подберём тип и усилие, вернёмся с моделями и ценой.
