Для фрезерования, растачивания и сверления крупных деталей. Портальный станок с ЧПУ, подвижный стол: ходы X/Y 8200/3500 мм, ползун 400 × 400 мм.

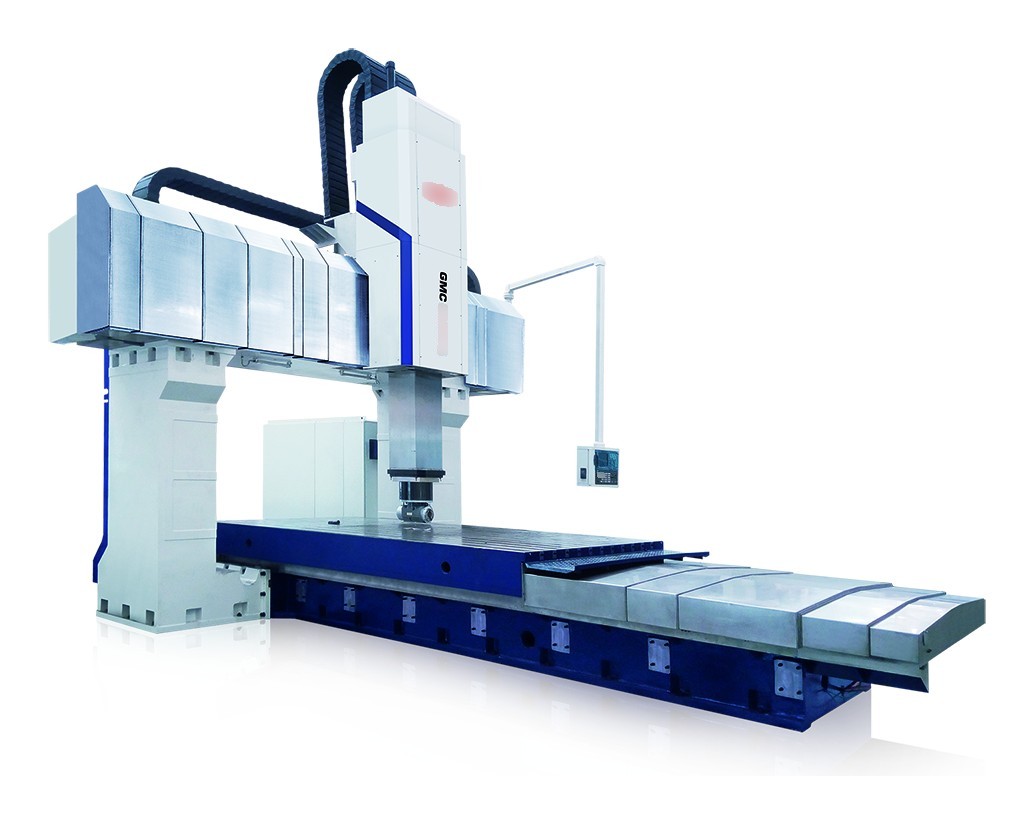

Портальный расточно-фрезерный станок CES-GMC2580RV
- Ход стола, ось X, мм: 8200
- Ход поперечного суппорта, ось Y, мм: 3500
- Ход ползуна, ось Z, мм: 1000[1250]
- Диапазон частоты вращения, об/мин: 40-4500 / 40-6000
- Выходной крутящий момент (номинальный/30 мин), Н·м: 770/924
- Мощность привода шпинделя (номинальная/30 мин), кВт: 22/26.4
- Размер сечения прямоугольного ползуна, мм: 400X400
Характеристики
Ход стола, ось X, мм:
8200
Ход поперечного суппорта, ось Y, мм:
3500
Ход ползуна, ось Z, мм:
1000[1250]
Диапазон частоты вращения, об/мин:
40-4500 / 40-6000
Выходной крутящий момент (номинальный/30 мин), Н·м:
770/924
Мощность привода шпинделя (номинальная/30 мин), кВт:
22/26.4
Размер сечения прямоугольного ползуна, мм:
400X400
Описание
CES-GMC2580RV — портальный (гантрийный) расточно-фрезерный станок с ЧПУ для обработки крупных деталей, стол подвижный: ход стола X — 8200 мм, поперечного суппорта Y — 3500 мм. Привод шпинделя — 22/26,4 кВт, момент — 770/924 Н·м (номинальные / 30 мин).
Применение
- Растачивание, фрезерование, сверление — отверстия, плоскости и торцы крупных корпусных деталей за одну установку.
- Энергетика, тяжёлое машиностроение, нефтегаз, судостроение — корпуса турбин, насосов и задвижек, станины, рамы, плиты.
Особенности
- Компоновка — деталь на столе проходит под порталом (ось X), суппорт с ползуном перемещается поперёк (ось Y).
- Ползун — прямоугольный, 400 × 400 мм; ход Z 1000 мм (в каталоге указано также 1250 мм).
- Частота — в каталоге два значения: 40–4500 и 40–6000 об/мин.
Как выбрать
- Длина и ширина детали — по ходам X и Y с запасом на подвод инструмента: GMC2560RV — X 6200, Y 3500 мм; GMC3060RV — X 6200, Y 4000 мм.
- Привод — для более тяжёлой обработки есть GMC3060RV (30/36 кВт, 1050/1260 Н·м) и GMC2560RS (ползун 500 × 500 мм, 58/69 кВт, 3000/3600 Н·м).
Как подобрать станок по габаритам и массе детали, диаметру шпинделя и ходу W — в гиде «Как выбрать горизонтально-расточный станок: 8 критериев»; какие станки относят к тяжёлым и что учесть при установке — в гиде «Тяжёлые горизонтально-расточные станки».
Подбор и поставка
Подбираем станок под деталь и техпроцесс: по чертежу или описанию операции проверяем габариты и массу заготовки, диаметры отверстий и вылет шпинделя. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, габариты и массу детали, диаметры и глубину отверстий и город поставки. Другие станки — в разделе «Горизонтально-расточные станки», состав работ под ключ — на странице «Услуги и компетенции».
