Для вырубки, пробивки и гибки, когда штамп или заготовка выходят далеко в сторону станины. 8 моделей: усилие 25–200 тс, вылет 710–800 мм.

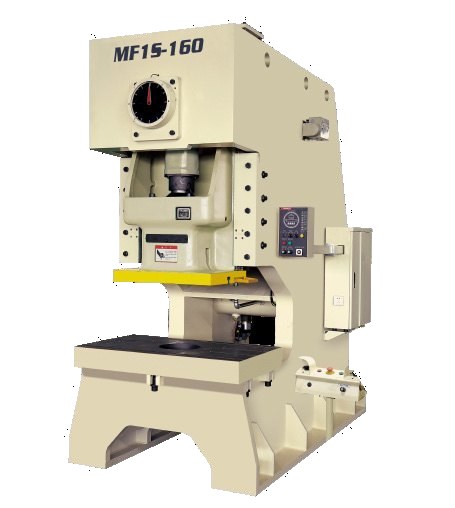

Открытый кривошипный пресс с глубоким зевом 25–200 тонн MC1S / MF1S
Страна производства: Китай
- Тип оборудования: Открытый (С-образный)
- Функция: Штампование
- Усилие, т: 25, 45, 63, 80, 110, 125, 160, 200
- Управление: ПЛК
- Ход ползуна, мм: 80, 100, 130, 150, 180, 200
- Открытие, мм: 250, 270, 300, 340, 350, 400, 450
- Длина стола, мм: 700, 810, 900, 1000, 1150, 1300, 1400
- Ширина стола, мм: 400, 440, 580, 680, 740, 800
Характеристики
Тип оборудования:
Открытый (С-образный)
Функция:
Штампование
Усилие, т:
25, 45, 63, 80, 110, 125, 160, 200
Управление:
ПЛК
Ход ползуна, мм:
80, 100, 130, 150, 180, 200
Открытие, мм:
250, 270, 300, 340, 350, 400, 450
Длина стола, мм:
700, 810, 900, 1000, 1150, 1300, 1400
Ширина стола, мм:
400, 440, 580, 680, 740, 800
Описание
MC1S / MF1S — серия из 8 открытых (С-образных) кривошипных прессов с глубоким зевом усилием 250–2000 кН (25–200 тс) для листовой штамповки. Вылет — 710–800 мм, станина стальная сварная; каждая модель выпускается в двух исполнениях с разным предохранителем от перегрузки — MC1S и MF1S.
Применение
- Вырубка, пробивка, гибка — короткие повторяющиеся операции, для которых и строятся кривошипные прессы, в том числе со штампами и заготовками, которым не хватает вылета MC1 и MF1.
- Неглубокая вытяжка и формовка — при необходимости с пневмоподушкой (опция).
Модельный ряд серии
Одна строка — две модели, MC1S и MF1S, с одинаковыми параметрами; число ходов фиксированное. Стол — длина × ширина (слева направо × спереди назад), вылет — от оси ползуна до станины.
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Ходов в минуту | Наиб. закрытая высота, мм | Вылет, мм | Стол, мм | Двигатель, кВт |
|---|---|---|---|---|---|---|---|
| MC1S/MF1S-25 | 250 (25) | 80 | 100 | 250 | 710 | 700 × 400 | 3 |
| MC1S/MF1S-45 | 450 (45) | 100 | 80 | 270 | 710 | 810 × 440 | 5,5 |
| MC1S/MF1S-63 | 630 (63) | 130 | 70 | 300 | 760 | 900 × 580 | 5,5 |
| MC1S/MF1S-80 | 800 (80) | 150 | 70 | 340 | 760 | 1000 × 580 | 7,5 |
| MC1S/MF1S-110 | 1100 (110) | 180 | 50 | 350 | 760 | 1150 × 680 | 11 |
| MC1S/MF1S-125 | 1250 (125) | 180 | 50 | 350 | 760 | 1150 × 680 | 11 |
| MC1S/MF1S-160 | 1600 (160) | 200 | 45 | 400 | 800 | 1300 × 740 | 15 |
| MC1S/MF1S-200 | 2000 (200) | 200 | 40 | 450 | 800 | 1400 × 800 | 18,5 |
Особенности
- Предохранитель от перегрузки — у MC1S гидравлический, у MF1S жёсткий механический сминаемого типа: защищает пресс и штамп.
- Муфта-тормоз — комбинированная сухая пневматическая фрикционная, со сдвоенным электромагнитным клапаном.
- Ползун — в удлинённых прямоугольных шестигранных направляющих, с уравновешивающим цилиндром.
- Регулировка закрытой высоты — ручная со шкалой у MC1S/MF1S-25, электрическая с цифровой индикацией у моделей 45 тс и выше.
- Смазка — принудительная консистентная, с электроприводом; зубчатая передача работает в масляной ванне.
- Управление — ПЛК, панель оператора с электронным кулачком.
Комплектация и опции
- Регулируемое число ходов — опция: у MC1S/MF1S-160 — 25–50 в минуту вместо 45.
- Другие опции — нижняя пневмоподушка, устройство автоматической подачи, световая завеса безопасности, выталкиватель в ползуне, устройства автоматизации.
Как выбрать
- Усилие — с запасом к расчётному усилию операции. Номинальное усилие пресс развивает только вблизи нижней мёртвой точки: на последних 3,2 мм хода у MC1S/MF1S-25 и 6 мм у моделей 110 тс и выше. Для вытяжки и вырубки толстого листа проверьте, за сколько миллиметров до неё нужна полная сила.
- Штамп — его закрытая высота должна попасть в диапазон: от наибольшей закрытой высоты из таблицы минус регулировка (50–110 мм по модели) до наибольшей; у MC1S/MF1S-80 — 260–340 мм. Нижняя плита штампа должна поместиться на стол.
- Вылет — ограничивает штамп и заготовку в сторону станины: у MC1S / MF1S — 710–800 мм по модели, у MC1 и MF1 того же усилия — 210–410 мм.
- Ход — ограничивает глубину вытяжки и высоту детали при подаче и съёме: 80–200 мм по модели.
- Место в цехе — в плане от 1,05 × 2,03 м (MC1S/MF1S-25) до 1,59 × 2,84 м (MC1S/MF1S-160) и 1,6 × 2,8 м (MC1S/MF1S-200), высота — 2,3–3,6 м.
- Соседние серии — MC1: гидравлический предохранитель, 16–400 тс; MF1: жёсткий предохранитель, 16–200 тс; MD1: регулируемый ход.
Как рассчитать усилие и выбрать тип станины — в гиде «Как выбрать кривошипный пресс».
Подбор и поставка
Подбираем пресс под деталь и техпроцесс: по чертежу или описанию операции рассчитываем усилие, проверяем ход, закрытую высоту, размеры стола и ползуна под ваш штамп. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужное усилие, исполнение, опции и город поставки. Другие прессы — в разделе «Кривошипные (механические) прессы», состав работ под ключ — на странице «Услуги и компетенции».
