Для внутреннего шлифования деталей до Ø320 мм и 50 кг в гидравлическом патроне 8″, торцы — опцией. ЧПУ FANUC 0i-MTD, магнитный сепаратор в комплекте.

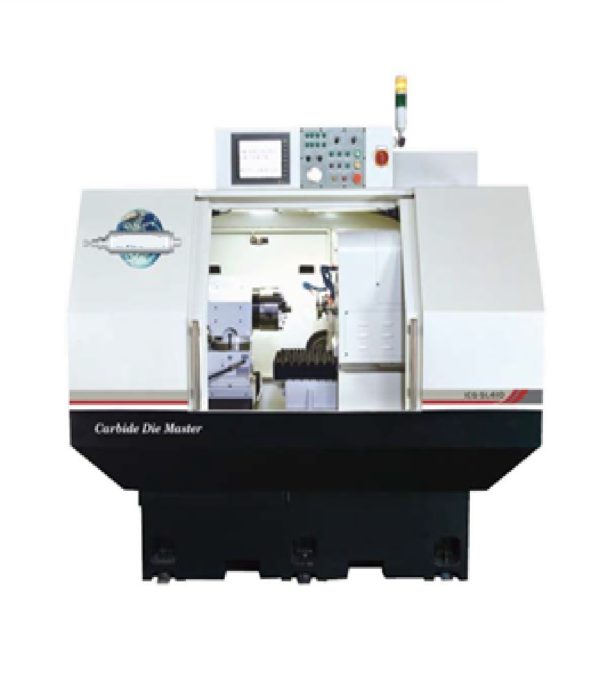

Прецизионный гибридный шлифовальный станок серии EGM
Нет в наличии
Страна производства: Тайвань
- Функция: Внутришлифовальные, Комбинированные внутр/внеш, Круглошлифовальный
- Высота центров над столом, мм: 500
- Max диаметр заготовки, мм: 320
- Max вес заготовки, кг: 50
- Min подача по оси X, мкм: 1
- Min подача по оси Z, мкм: 1
Характеристики
Функция:
Внутришлифовальные, Комбинированные внутр/внеш, Круглошлифовальный
Высота центров над столом, мм:
500
Max диаметр заготовки, мм:
320
Max вес заготовки, кг:
50
Min подача по оси X, мкм:
1
Min подача по оси Z, мкм:
1
Описание
EGM — шлифовальный станок с ЧПУ FANUC 0i-MTD для детали до Ø320 мм и массой до 50 кг; деталь зажимается 3-кулачковым гидравлическим патроном 8″. Дискретность перемещения по осям — 0,001 мм; гидростанция и система СОЖ с магнитным сепаратором и бумажным фильтром — в комплекте.
Применение
- Отверстия — гильзы, втулки, обоймы, посадочные места подшипников — там, где нормируется диаметр и геометрия отверстия.
- Боковые и торцевые поверхности — опцией — приспособление с мотор-шпинделем 10 000 об/мин.
Комплектация и опции
- В комплекте — ЧПУ FANUC 0i-MTD, 3-кулачковый гидравлический патрон 8″, алмазный карандаш для правки круга, бак СОЖ 150 л, ограждение и освещение рабочей зоны, 3-цветная сигнальная лампа, инструмент, установочные элементы, техническая документация.
- Опция — приспособление для шлифования боковых и торцевых поверхностей, мотор-шпиндель 10 000 об/мин.
Как выбрать
- Диапазон отверстий — в характеристиках EGM не указан, назовите диаметр и длину отверстия в запросе; с известным диапазоном — EGI (Ø4–240 мм) и JHI-150CNC (Ø6–150 мм).
- Размер и масса детали — до Ø320 мм и 50 кг.
- Соседние модели — EGI: исполнение с торцешлифовальным шпинделем, FANUC 0i-MTD; S10-F: отверстия Ø2–300 мм.
Подбор и поставка
Подбираем шлифовальный станок под деталь и техпроцесс: по чертежу или описанию операции проверяем диаметр и длину отверстия, диаметр зажима заготовки. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, материал и размеры детали, допуск и шероховатость, серийность и город поставки. Другие станки — в разделе «Шлифовальные станки», состав работ под ключ — на странице «Услуги и компетенции».
