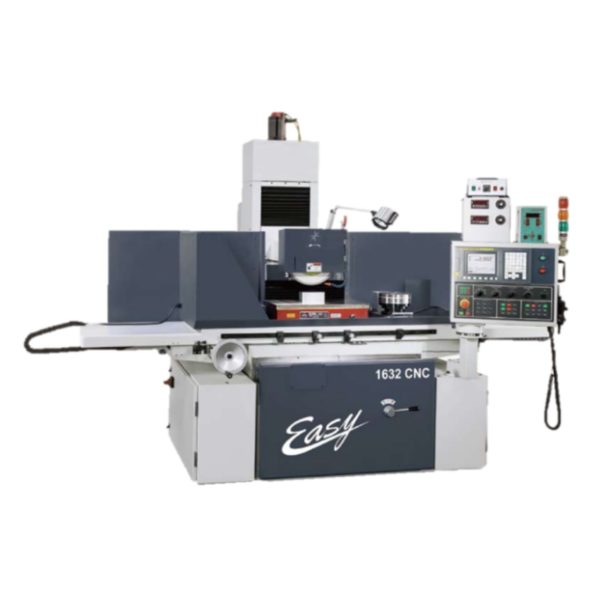

Плоскошлифовальный станок
Серия: ESG
Характеристики
Высота центров над столом, мм:
400
Max диаметр заготовки, мм:
180
Max вес заготовки, кг:
300
Min подача по оси X, мкм:
1
Min подача по оси Z, мкм:
1
Описание
M– ручная вертикальная подача
H– гидравлическая вертикальная подача
A— автоматическая вертикальная подача
NC-автоматическое управление подачей
Все станки серии ESG имеют литую станину из сплава “Mechanite”, что обеспечивает высокую виброустойчивость, прочность и надежность
- Направляющие:
Направляющие скольжения закалены и отшлифован. Покрытие “Turcite B” минимизирует износ и поддерживает высокую точность работы в течение длительного времени.
- Шпиндель:
Шпиндель с прецизионными радиально-упорными шарикоподшипниками с классом точности p4.
- Поперечная подача (ESG-1632)
ШВП поперечной подачи приводится в движение отдельным двигателем переменного тока.
- Вертикальная подача:(ESG-820/1224/1632).
Быстрые вертикальные перемещения выполняются двигателем переменного тока, чтобы увеличить рабочую эффективность
- Гидравлический бак с охладителем для уменьшения температуры масла (ESG-820/1224/1632).
- Компактный электрошкаф. Элементы электрической системы удобно расположены в электрошкафе
- Удобное расположение кнопок на пульте управления станком.
- Автоматическая гидравлическая вертикальная подача (ESG-820/1224/1632Н)
- Автоматическая вертикальная подача с приводом посредством шагового двигателя (ESG-820/1224/1632A)
| ПАРАМЕТРЫ | Ед. изм. | |||||
| M/H/A | M/H/A | M/H/A | M/H/A | NC | ||
| РАБОЧАЯ ЗОНА | ||||||
| Размер стола | мм | 150 × 460 | 200 × 510 | 300 × 600 | 400 × 800 | 500 × 1050 |
| Макс. длина шлифования | мм | 475 | 600 | 650 | 850 | 1050 |
| Макс. ширина шлифования | мм | 160 | 220 | 310 | 410 | 500 |
| Расстояние от плоскости столадо оси шлифовального круга | мм | 400 | 400 | 510 | 510 | 600/700* |
| Максимальная нагрузка на стол | кг | — | 300 | 400 | 580 | — |
| Размер стандартной магнитной плиты | мм | 150 × 450 | 200 × 500 | 300 × 600 | 400 × 800 | 500 × 1000 |
| ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ, ОСЬ Х | ||||||
| Ручное перемещение | мм | 485 | 600 | 710 | 960 | 1150 |
| Гидравлическое перемещение | мм | 485 | 510 | 650 | 920 | 1100 |
| Скорость перемещения стола | м/мин | 1-25 | 1-25 | 3-25 | ||
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ, ОСЬ Z | ||||||
| Ручное перемещение | мм | 180 | 230 | 330 | 430 | 575 |
| Ускоренное перемещение | м/мин | 650 | 650 | 960 | 1200 | 1000 |
| Приращение автоматической подачи | мм | 0,5-10 | 0,5-10 | 0,5-8 | 1-20 | |
| Цена деления маховика | мм | 0,02 | ||||
| Перемещение за 1 оборот маховика | мм/об. | 5 | 5 | 4 | 5 | 5 |
| ВЕРТИКАЛЬНАЯ ПОДАЧА, ОСЬ Y | ||||||
| Ускоренное перемещение | м/мин | — / — / 230 | — / — / 230 | 190 | 500 | |
| Автоматическая подача | мм | -/-/0.001-0.009 | -/-/0.001-0.009 | 0,002/ 0,006/ 0,01(M/ Н) 0.001-0.099(А) | 0.001-0.009 | |
| Цена деления маховика ПДУ | мм | 0.005 / 0.001 | 0.005 / 0.001 | 0.002 | 0.001 | 0.001 |
| Перемещение за 1 оборот маховика | мм/об. | 1 / 0,1 | 1 / 0.1 | 0.2 | 0.1 | 0.1 |
| ШЛИФОВАЛЬНЫЙ КРУГ | ||||||
| Размеры шлифовального круга, мм (Ø круга х ширина х Ø осевого отверстия) | мм | Ø 180 х 13 хØ 31.75 | Ø180 х 13 х Ø31.75 | Ø305 х 31 х Ø76 | Ø355 х 50 х Ø127 | Ø355 х 38 х Ø127 |
| Число оборотов вращения шлифовального круга (50HZ/60HZ) | об/мин | 3000 / 3600 | 3000 / 3600 | 1425 / 1710 | 1425 / 1710 | 1450 / 1750 |
| ПРИВОД | ||||||
| Привод шпинделя | кВт | 1.1 / 2.2* | 1.47 / 2.2* | 2.2 | 3.7 | 5.5 / 7.3 |
| Привод подачи оси Y | кВт | 0.25 | 0.4 | 0.18 | 0.18 | |
| Привод подачи по оси Z | кВт | 0.4 | 0.4 | 0.18 | — | |
| Насос гидростанции | кВт | 0.74 | 0.74 | 1.47 | 2.2 | 2.2 |
| ГАБАРИТЫ И МАССА | ||||||
| Масса станка | кг | 910 | 1470 | 1750 | 3500 | 5900 |
| Упаковочные размеры (Д х Ш х В) | мм | 1560 х1300 х 2200 | 1780 х1600 х 2200 | 1970 х2050 х 2250 | 2730 х2250 х 1940 | 3600 х2230 х 2280 |
