Для вырубки, пробивки, гибки и формовки листовых деталей с программируемым движением ползуна. 19 моделей: усилие 110–800 тс, ход ползуна 180–300 мм.

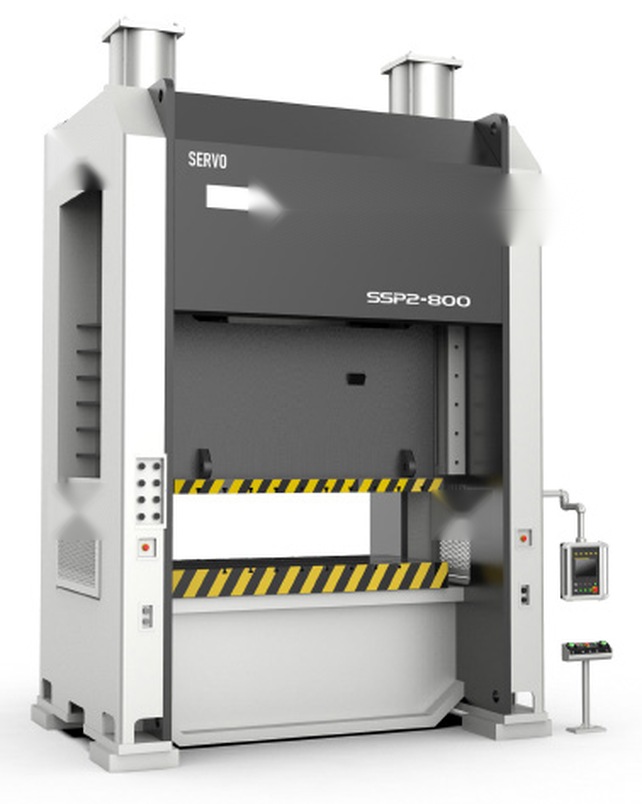

Портальный сервопресс SSP
- Тип оборудования: Сервопресс
- Функция: Штампование
- Усилие, т: 110, 125, 160, 200, 250, 315, 400, 500, 630, 800
- Управление: ПЛК
- Ход ползуна, мм: 180, 200, 250
- Открытие, мм: 350, 400, 450, 500, 550, 600, 650, 700
- Длина стола, мм: 1000, 1050, 1130, 1200, 1250, 1350, 1500, 1700, 1800
- Ширина стола, мм: 680, 740, 760, 800, 850, 900, 1000, 1200, 1300
SSP — серия из 19 портальных сервопрессов усилием 1100–8000 кН (110–800 тс) для листовой штамповки: 10 моделей SSP1 и 9 моделей SSP2 с более длинным столом. Ползун приводится сервоприводом, движение ползуна программируется: скорость, высота хода и последовательность движений; 1-й класс точности по JIS.
Применение
- Вырубка, пробивка, гибка, формовка — режим движения ползуна подбирают пробной штамповкой и программируют под операцию; это повышает качество деталей и ресурс штампов.
- Неглубокая вытяжка — при необходимости с нижней пневмоподушкой (опция): у SSP1 — усилие 60–160 кН, ход 70–90 мм; у SSP2 — две подушки по 40–100 кН, ход 70–90 мм.
Модельный ряд серии
Число ходов в минуту — наибольшее, в этих пределах скорость программируется. Стол — длина × ширина (слева направо × спереди назад).
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Ходов в минуту | Наиб. закрытая высота, мм | Стол, мм |
|---|---|---|---|---|---|
| SSP1-110 | 1100 (110) | 180 | до 55 | 350 | 1000 × 680 |
| SSP1-125 | 1250 (125) | 180 | до 50 | 350 | 1000 × 680 |
| SSP1-160 | 1600 (160) | 200 | до 45 | 400 | 1050 × 740 |
| SSP1-200 | 2000 (200) | 200 | до 40 | 450 | 1130 × 760 |
| SSP1-250 | 2500 (250) | 200 | до 35 | 500 | 1200 × 800 |
| SSP1-315 | 3150 (315) | 250 | до 35 | 550 | 1250 × 850 |
| SSP1-400 | 4000 (400) | 250 | до 30 | 600 | 1350 × 900 |
| SSP1-500 | 5000 (500) | 250 | до 30 | 650 | 1500 × 1000 |
| SSP1-630 | 6300 (630) | 250 | до 25 | 700 | 1700 × 1200 |
| SSP1-800 | 8000 (800) | 250 | до 20 | 700 | 1800 × 1300 |
| SSP2-110 | 1100 (110) | 180 | до 55 | 400 | 1650 × 680 |
| SSP2-160 | 1600 (160) | 200 | до 45 | 450 | 1920 × 760 |
| SSP2-200 | 2000 (200) | 250 | до 40 | 500 | 2250 × 840 |
| SSP2-250 | 2500 (250) | 280 | до 35 | 550 | 2450 × 920 |
| SSP2-315 | 3150 (315) | 300 | до 35 | 600 | 2500 × 1000 |
| SSP2-400 | 4000 (400) | 300 | до 30 | 600 | 2700 × 1100 |
| SSP2-500 | 5000 (500) | 300 | до 30 | 650 | 2900 × 1200 |
| SSP2-630 | 6300 (630) | 300 | до 25 | 700 | 3000 × 1300 |
| SSP2-800 | 8000 (800) | 300 | до 20 | 800 | 3200 × 1300 |
Особенности
- Сервопривод — обратный ход ускорен, это повышает производительность; привод снижает энергопотребление.
- Режимы движения ползуна — кривошипный, многозвенный, маятниковый, выдержка давления, тихая вырубка, повторное поджатие, свободное программирование.
- Механическая часть — узлов меньше, чем у традиционного пресса, поэтому обслуживание проще.
- Панель оператора — момент двигателя, угол коленвала и положение ползуна в реальном времени; предустановка и счёт партии.
- Библиотека штампов — система хранения данных и рецептов штампов.
- Связь с подачей — режим совместного управления движением ползуна и устройства подачи.
- Маховичок подстройки — точная подстройка сокращает время пробной штамповки.
Как выбрать
- Усилие — с запасом к расчётному усилию операции. Номинальное усилие пресс развивает только вблизи нижней мёртвой точки: на последних 5 мм хода у моделей 110–200 тс и 6 мм у моделей 250 тс и выше. Для вытяжки и вырубки толстого листа проверьте, за сколько миллиметров до неё нужна полная сила.
- Штамп — его закрытая высота должна попасть в диапазон: от наибольшей закрытой высоты из таблицы минус регулировка (90–120 мм по модели) до наибольшей; у SSP1-200 — 340–450 мм. Нижняя плита штампа должна поместиться на стол.
- Стол — ограничивает размеры штампа: у SSP2 при том же усилии стол длиннее, у SSP2-200 — 2250 × 840 мм против 1130 × 760 мм у SSP1-200.
- Ход — ограничивает глубину вытяжки и высоту детали при подаче и съёме: 180–250 мм у SSP1 и 180–300 мм у SSP2, высота хода программируется.
- Соседние серии — SCP: открытый сервопресс, 25–400 тс; MG1: портальный, 110–1000 тс, число ходов фиксированное; MG2: портальный двухточечный, 110–800 тс.
Как рассчитать усилие и выбрать между маховичным приводом и сервоприводом — в гиде «Как выбрать кривошипный пресс».
Подбор и поставка
Подбираем пресс под деталь и техпроцесс: по чертежу или описанию операции рассчитываем усилие, проверяем ход, закрытую высоту, размеры стола и ползуна под ваш штамп. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужное усилие, исполнение, опции и город поставки. Другие прессы — в разделе «Кривошипные (механические) прессы», состав работ под ключ — на странице «Услуги и компетенции».
