Для фрезерования, растачивания и сверления крупных деталей. Портальный станок с ЧПУ, подвижный стол: ходы X/Y 3000/1550 мм, ползун 400 × 320 мм.

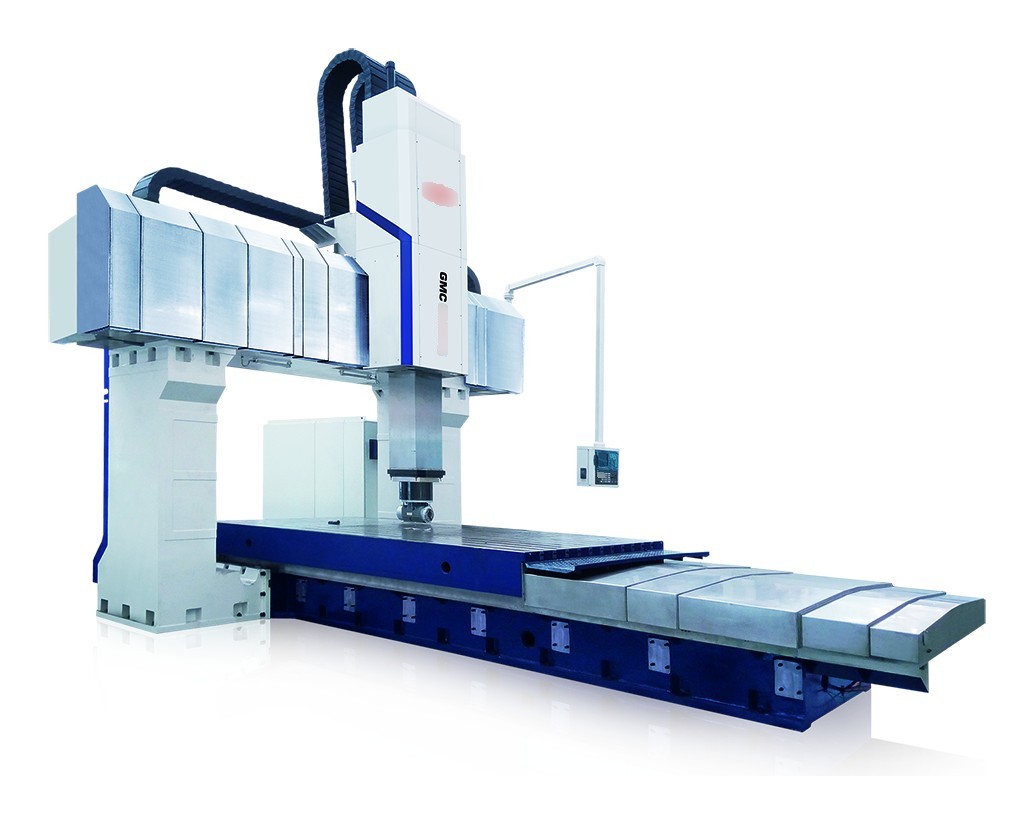

Портальный расточно-фрезерный станок CES-GMC1530RV
- Ход стола, ось X, мм: 3000
- Ход поперечного суппорта, ось Y, мм: 1550
- Ход ползуна, ось Z, мм: 750
- Диапазон частоты вращения, об/мин: 40-6000
- Выходной крутящий момент (номинальный/30 мин), Н·м: 460/552
- Мощность привода шпинделя (номинальная/30 мин), кВт: 12/14.4
- Размер сечения прямоугольного ползуна, мм: 400X320
Характеристики
Ход стола, ось X, мм:
3000
Ход поперечного суппорта, ось Y, мм:
1550
Ход ползуна, ось Z, мм:
750
Диапазон частоты вращения, об/мин:
40-6000
Выходной крутящий момент (номинальный/30 мин), Н·м:
460/552
Мощность привода шпинделя (номинальная/30 мин), кВт:
12/14.4
Размер сечения прямоугольного ползуна, мм:
400X320
Описание
CES-GMC1530RV — портальный (гантрийный) расточно-фрезерный станок с ЧПУ для обработки крупных деталей, стол подвижный: ход стола X — 3000 мм, поперечного суппорта Y — 1550 мм. Привод шпинделя — 12/14,4 кВт, момент — 460/552 Н·м (номинальные / 30 мин).
Применение
- Растачивание, фрезерование, сверление — отверстия, плоскости и торцы крупных корпусных деталей за одну установку.
- Энергетика, тяжёлое машиностроение, нефтегаз, судостроение — корпуса турбин, насосов и задвижек, станины, рамы, плиты.
Особенности
- Компоновка — деталь на столе проходит под порталом (ось X), суппорт с ползуном перемещается поперёк (ось Y).
- Ползун — прямоугольный, 400 × 320 мм; ход Z 750 мм.
- Частота — 40–6000 об/мин.
Как выбрать
- Длина и ширина детали — по ходам X и Y с запасом на подвод инструмента: GMC1220RV — X 2000, Y 1300 мм; GMC1630RV — X 3200, Y 2600 мм.
- Привод — для более тяжёлой обработки есть GMC3060RV (30/36 кВт, 1050/1260 Н·м) и GMC2560RS (ползун 500 × 500 мм, 58/69 кВт, 3000/3600 Н·м).
Как подобрать станок по габаритам и массе детали, диаметру шпинделя и ходу W — в гиде «Как выбрать горизонтально-расточный станок: 8 критериев»; какие станки относят к тяжёлым и что учесть при установке — в гиде «Тяжёлые горизонтально-расточные станки».
Подбор и поставка
Подбираем станок под деталь и техпроцесс: по чертежу или описанию операции проверяем габариты и массу заготовки, диаметры отверстий и вылет шпинделя. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, габариты и массу детали, диаметры и глубину отверстий и город поставки. Другие станки — в разделе «Горизонтально-расточные станки», состав работ под ключ — на странице «Услуги и компетенции».
