Напольный горизонтально-расточный станок с ЧПУ предназначен для растачивания, сверления, нарезания резьбы и фрезерования крупногабаритных корпусных деталей.

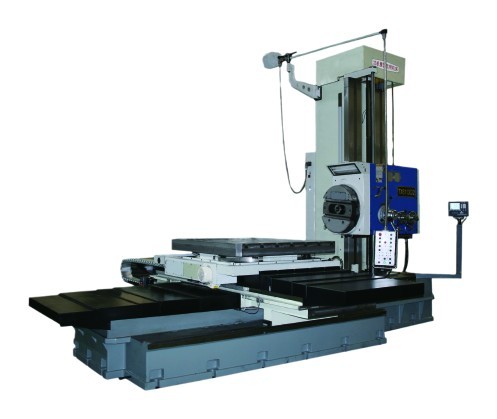

Напольно-расточной станок CES-TK6913A
- Диаметр расточного шпинделя, мм: 130
- Диаметр фрезерного шпинделя, мм: 221.44
- Конус шпинделя: ISO50
- Частота вращения шпинделя, об/мин: 10-1500
- Мощность главного привода, кВт: 31
- Макс. крутящий момент шпинделя, N.M: 3400
- Макс. усилие подачи шпинделя, N: 25000
- Размер ползуна (ШxД), мм: 420X480
- Поперечный ход стойки, X, мм: 4000-30000
- Вертикальный ход шпиндельной бабки, Y, мм: 2000-4000
- Ход ползуна, Z, мм: 800
- Осевой ход шпинделя, W, мм: 800
- Диаметр шпинделя, мм: 130
Характеристики
Диаметр расточного шпинделя, мм:
130
Диаметр фрезерного шпинделя, мм:
221.44
Конус шпинделя:
ISO50
Частота вращения шпинделя, об/мин:
10-1500
Мощность главного привода, кВт:
31
Макс. крутящий момент шпинделя, N.M:
3400
Макс. усилие подачи шпинделя, N:
25000
Размер ползуна (ШxД), мм:
420X480
Поперечный ход стойки, X, мм:
4000-30000
Вертикальный ход шпиндельной бабки, Y, мм:
2000-4000
Ход ползуна, Z, мм:
800
Осевой ход шпинделя, W, мм:
800
Диаметр шпинделя, мм:
130
Описание
Напольно-расточной станок CES-TK6913A — диаметр расточного шпинделя 130 мм. Горизонтально-расточной станок предназначен для обработки крупных корпусных деталей: растачивания отверстий с высокой точностью соосности, сверления, зенкерования, развёртывания, подрезки торцов и фрезерования плоскостей за одну установку. Такая схема экономит время на переустановках и сохраняет геометрию детали.
Характеристики
| Диаметр расточного шпинделя | 130 мм |
| Конус шпинделя | ISO50 |
| Частота вращения шпинделя | 10-1500 об/мин |
| Наибольший крутящий момент шпинделя | 3400 Н·м |
| Мощность главного привода | 31 кВт |
| Ход по оси Z | 800 мм |
Описание
Напольный горизонтально-расточный станок с ЧПУ предназначен для растачивания, сверления, нарезания резьбы и фрезерования крупногабаритных корпусных деталей. Наличие ползуна и осевого хода шпинделя обеспечивает гибкую обработку отверстий и плоскостей в труднодоступных зонах. Используется в тяжёлом и энергетическом машиностроении.
Поставка под заказ. Точная комплектация и характеристики уточняются у менеджера.
Поставка и подбор
Подбираем станок под деталь и техпроцесс: проверяем габариты и массу заготовки, требуемую точность, диаметры растачиваемых отверстий и вылет шпинделя. Поставка под ключ — доставка, монтаж, пусконаладка и обучение операторов; комплектацию и оснастку уточняем по опросному листу. Точные параметры подтверждаем по паспорту завода-изготовителя.
Цена — по запросу. Пришлите чертёж детали или опросный лист — подберём модель, рассчитаем стоимость и сроки. Телефон 8 800 350-03-75, e-mail info@cmpnn.com.
