Для горячей объёмной штамповки поковок, в том числе многопозиционной ковки. Экономичная серия, 6 моделей: усилие 160–1000 тс, ход ползуна 200–350 мм.

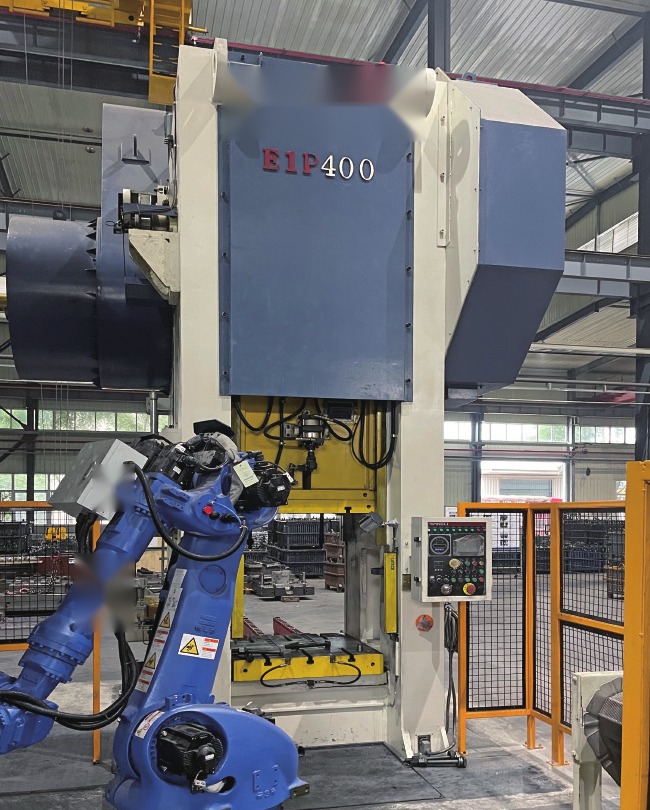

Пресс горячештамповочный экономичный E1P
- Тип оборудования: Кузнечный (ковочный)
- Функция: Ковка
- Усилие, т: 160, 250, 400, 630, 800, 1000
- Управление: ПЛК
- Ход ползуна, мм: 200, 250, 350
- Открытие, мм: 400, 500, 700, 900, 1000
- Длина стола, мм: 700, 750, 800, 1200, 1400, 1500
- Ширина стола, мм: 800, 900, 1000, 1100, 1200, 1300
E1P — экономичная серия из 6 горячештамповочных кривошипных прессов усилием 1600–10 000 кН (160–1000 тс) для горячей объёмной штамповки. Станина цельная сварная: после сварки и механической обработки напряжения снимают, станину целиком отпускают и обрабатывают дробью.
Применение
Горячая объёмная штамповка поковок, в том числе многопозиционная ковка.
Модельный ряд серии
Значения общие для базовых моделей и исполнений S. Число ходов в минуту — наибольшее с частотным регулированием, указано диапазоном. Стол — длина × ширина (слева направо × спереди назад).
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Ходов в минуту | Наиб. закрытая высота, мм | Стол, мм | Двигатель, кВт |
|---|---|---|---|---|---|---|
| E1P-160 | 1600 (160) | 200 | 50–55 | 400 | 700 × 800 | 18,5 |
| E1P-250 | 2500 (250) | 250 | 45–50 | 500 | 750 × 900 | 22 |
| E1P-400 | 4000 (400) | 350 | 40–45 | 700 | 800 × 1000 | 45 |
| E1P-630 | 6300 (630) | 350 | 35–40 | 900 | 1200 × 1100 | 75 |
| E1P-800 | 8000 (800) | 350 | 35–40 | 1000 | 1400 × 1200 | 90 |
| E1P-1000 | 10 000 (1000) | 350 | 30–35 | 1000 | 1500 × 1300 | 110 |
Особенности
- Предохранитель от перегрузки — гидравлический, в ползуне: при перегрузке сразу сбрасывает давление, останавливает ползун и подаёт сигнал.
- Эксцентриковый вал — особой конструкции, с коротким расстоянием между опорами: высокая жёсткость.
- Ползун — сварной, в восьмигранных высокопрочных направляющих: точное направление, стойкость к внецентренной нагрузке.
- Муфта и тормоз — раздельные сухие пневматические фрикционные: большой передаваемый момент, удобный монтаж и обслуживание.
Комплектация и опции
- Верхний выталкиватель — у E1P-160 и E1P-250 механический, 10 кН, ход 20 мм; у E1P-400 и старше пневматический, на средней позиции, 30–50 кН, ход 50 мм.
- Нижний выталкиватель — механико-пневматический, на средней позиции: 50–250 кН, ход регулируемый — 30 + 20 мм, у E1P-400 и старше 30 + 30 мм.
- Исполнения S — с трёхступенчатым приводом, по заказу под особые техпроцессы; параметры таблицы для них те же.
- Двигатель — синхронная частота вращения 970 об/мин, питание — 380 В переменного тока.
Как выбрать
- Усилие — рассчитывается по площади и материалу поковки и берётся с запасом: в серии — 160–1000 тс.
- Штамп — его закрытая высота должна попасть в диапазон: от наибольшей закрытой высоты из таблицы минус регулировка (50 мм у всех моделей) до наибольшей; у E1P-630 — 850–900 мм. Нижняя плита штампа должна поместиться на стол.
- Ход — ограничивает высоту заготовки и поковки при подаче и съёме: 200 мм у E1P-160, 250 мм у E1P-250, 350 мм у E1P-400 и старше.
- Соседние серии — HFP / HGP: 630–6300 тс, 50–100 ходов в минуту; WFP: тёплая штамповка, 630–3150 тс; K1P / K2P: коленно-рычажный, холодная и тёплая штамповка, 160–2000 тс; SPE: электровинтовой, 400–4000 тс.
Какие прессы берут для горячей и тёплой объёмной штамповки и чем от них отличаются молоты — в гиде «Кузнечные (ковочные) прессы и спецоборудование».
Подбор и поставка
Подбираем пресс под деталь и техпроцесс: по чертежу или описанию операции рассчитываем усилие, проверяем ход, закрытую высоту, размеры стола и ползуна под ваш штамп. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужное усилие, исполнение, опции и город поставки. Другие прессы — в разделе «Кривошипные (механические) прессы», состав работ под ключ — на странице «Услуги и компетенции».
