Для объёмной штамповки, в том числе алюминиевых сплавов и меди. Управление с ЧПУ, 11 моделей: усилие 250–10 000 тс, энергия удара задаётся в цифровом виде.

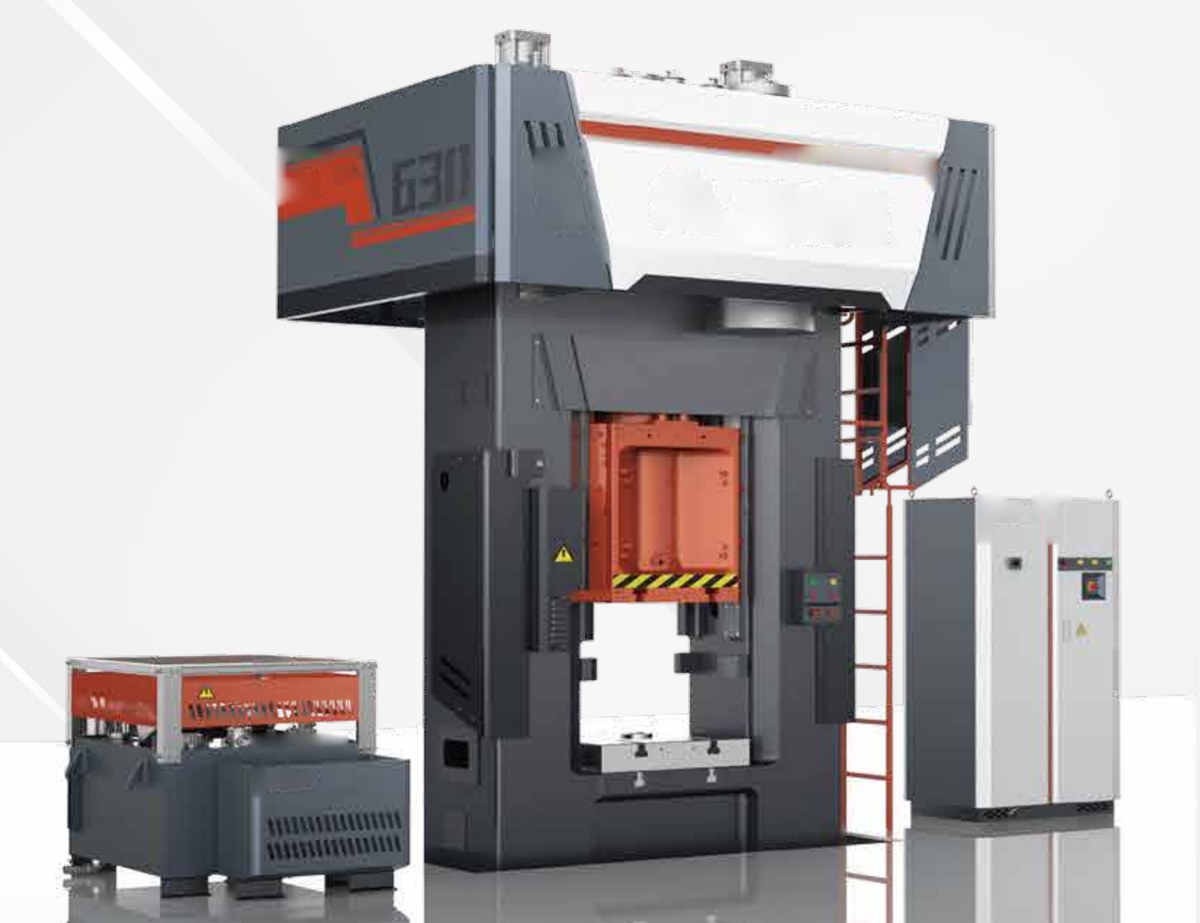

J58K — серия из 11 электровинтовых прессов с ЧПУ усилием 2500–100 000 кН (250–10 000 тс) для объёмной штамповки. Энергия удара задаётся в цифровом виде через интеллектуальную систему частотного управления, поэтому точность поковки высокая, а повторяемость хорошая.
Применение
- Объёмная штамповка — пресс совмещает свойства молота и пресса, технологическая приспособляемость широкая.
- Ковка цветных металлов — у серии особые преимущества при ковке алюминиевых сплавов и меди.
Модельный ряд серии
Стандартные параметры изготовителя, возможны изменения. «Допустимое усилие» — наибольшее допустимое рабочее; энергию удара изготовитель для серии не указывает. Стол — длина × ширина (слева направо × спереди назад).
| Модель | Усилие, кН (тс) | Допустимое усилие, кН | Ход ползуна, мм | Ходов в минуту | Наим. закрытая высота, мм | Стол, мм |
|---|---|---|---|---|---|---|
| J58K-250 | 2500 (250) | 4000 | 320 | 28 | 500 | 600 × 560 |
| J58K-315 | 3150 (315) | 5000 | 380 | 26 | 550 | 700 × 640 |
| J58K-400 | 4000 (400) | 6300 | 400 | 24 | 570 | 750 × 730 |
| J58K-630 | 6300 (630) | 10 000 | 450 | 20 | 720 | 820 × 900 |
| J58K-1000 | 10 000 (1000) | 16 000 | 500 | 18 | 750 | 920 × 1050 |
| J58K-1600 | 16 000 (1600) | 25 000 | 600 | 16 | 960 | 1000 × 1280 |
| J58K-2500 | 25 000 (2500) | 40 000 | 650 | 14 | 1050 | 1200 × 1400 |
| J58K-4000 | 40 000 (4000) | 64 000 | 750 | 12 | 1510 | 1680 × 2200 |
| J58K-6300 | 63 000 (6300) | 100 000 | 850 | 10 | 1720 | 2000 × 2200 |
| J58K-8000 | 80 000 (8000) | 125 000 | 850 | 9 | 1800 | 2200 × 2400 |
| J58K-10000 | 100 000 (10 000) | 160 000 | 1000 | 8 | 2160 | 2400 × 3000 |
Особенности
- Управление и передача — высокие точность и стабильность.
- Маховик — с фрикционной защитой от перегрузки.
- Станина — разных типов, исполнение под задачу заказчика; жёсткость и прочность повышенные.
- Конструкция — простая и надёжная, несложная в обслуживании.
- Уровень шума — низкий при штамповке.
Как выбрать
- Усилие — номинальное подбирают под размер и материал поковки; наибольшее допустимое рабочее усилие выше номинального: у J58K-1000 — 16 000 кН при 10 000 кН.
- Штамп — его закрытая высота должна быть не меньше наименьшей из таблицы: у J58K-1000 — от 750 мм. Толщина плиты стола — 120–360 мм по модели, нижняя плита штампа должна поместиться на стол.
- Ход — ограничивает высоту заготовки и поковки при подаче и съёме: 320–1000 мм по модели.
- Соседние серии — J58ZK: с прямым сервоприводом, ряд и параметры те же; SPE: вентильно-индукторный привод, 400–4000 тс, энергия удара 40–1000 кДж.
Как подобрать усилие и энергию удара под поковку — в гиде «Как выбрать винтовой пресс».
Подбор и поставка
Подбираем пресс под деталь и техпроцесс: по чертежу или описанию операции определяем усилие и энергию удара, проверяем ход, закрытую высоту и размеры стола под ваш штамп. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужное усилие, исполнение, опции и город поставки. Другие прессы — в разделе «Кривошипные (механические) прессы», состав работ под ключ — на странице «Услуги и компетенции».
