Для фрезерования, сверления и растачивания корпусных деталей с нескольких сторон. 5 моделей с двумя сменными паллетами, стол от 400 × 400 до 1250 × 1250 мм.
Характеристики
Управление:
ЧПУ
Описание

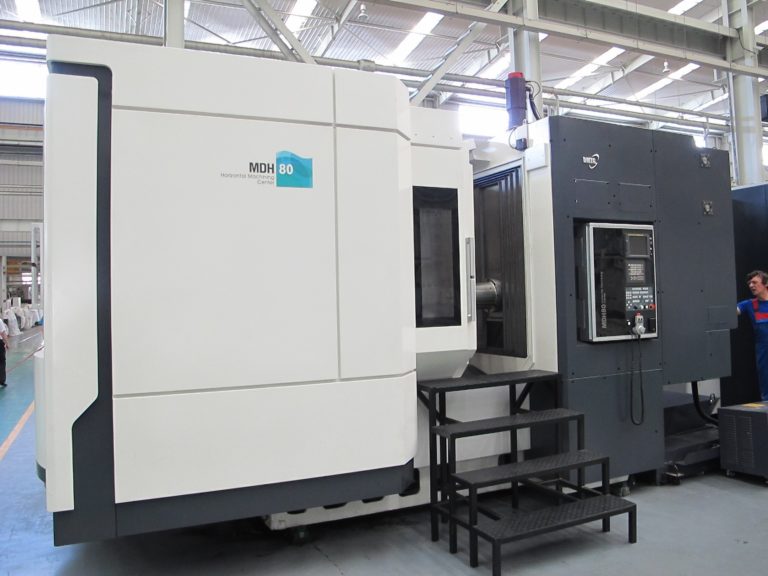

MDH — серия из 5 горизонтальных обрабатывающих центров с ЧПУ для обработки корпусных деталей с нескольких сторон; стол — от 400 × 400 до 1250 × 1250 мм. У всех моделей две сменные паллеты с автоматической сменой и линейные роликовые направляющие по осям X, Y, Z.
Применение
- Фрезерование, сверление, растачивание — сложных корпусных деталей, автономно или в составе гибких производственных систем.
- Материалы — от чугуна до цветных и жаропрочных сплавов, а также пластмассы.
Модельный ряд серии
Стол — длина × ширина; ходы — по осям X/Y/Z; частота шпинделя — наибольшая.
| Модель | Стол, мм | Ходы X/Y/Z, мм | Конус шпинделя | Частота шпинделя, об/мин | Магазин, инструментов |
|---|---|---|---|---|---|
| MDH40P | 400 × 400 | 630/620/710 | № 40 (7:24) | 10 000 | 40 |
| MDH50 | 500 × 500 | 780/750/800 | № 50 (7:24) | 8000 | 40 |
| MDH65 | 630 × 630 | 1050/900/900 | № 50 (7:24) | 8000 | 40 |
| MDH80 | 800 × 800 | 1400/1100/1050 | № 50 (7:24) | 8000 | 40 |
| MDH125 | 1250 × 1250 | 1700/1400/1240 | № 50 (7:24) | 6000 | 40 |
Особенности
- Смена паллет — подъёмная, с прямым поворотом паллет в обе стороны; поворот — 12,5 с.
- Шпиндель — у MDH40P с прямым приводом, у остальных моделей мотор-шпиндель; по заказу — с внутренним охлаждением и приводом через зубчатую передачу.
- Станина — цельнолитая, Т-образная, рассчитана методом конечных элементов; узлы заполнены виброгасящим материалом.
- Направляющие — роликовые IKO усиленной конструкции, с сепараторами и консистентной смазкой.
- ШВП — по осям X, Y, Z, с внутренним масляным охлаждением и контролем температуры масла: меньше тепловая деформация; перемещения — до 45 м/мин.
- Смена инструмента — манипулятором с двунаправленным кулачком; по заказу — магазин на 60, 80, 120 или 160 инструментов вместо 40.
Как выбрать
- Размер детали — деталь должна поместиться на стол, а зона обработки — в ходы по осям: у MDH65 — стол 630 × 630 мм, ходы X/Y/Z 1050/900/900 мм.
- Оснастка — конус шпинделя должен подойти к вашему инструменту: № 40 (7:24) у MDH40P, № 50 (7:24) у MDH50 и старше.
- Режимы резания — материал детали и режимы задают требования к шпинделю: наибольшая частота 10 000 об/мин у MDH40P, 8000 — у MDH50…MDH80, 6000 — у MDH125.
- Соседние серии — VDF: вертикальные, для плоских деталей, стол до 2000 × 800 мм; VDL: направляющие качения, для высокоскоростной обработки, стол до 1300 × 560 мм; DGMA: портальные, для крупногабаритных деталей, нагрузка до 20 000 кг; CES-MDH65: модель MDH65 отдельной карточкой.
Где у обрабатывающего центра предел по растачиванию — глубина отверстия, соосность, масса детали, — в гиде «Горизонтально-расточный или фрезерный станок: в чём разница» и в статье «Расточной станок против обрабатывающего центра: где заканчивается универсальность».
Подбор и поставка
Подбираем станок под деталь и техпроцесс: по чертежу или описанию операции проверяем стол, ходы по осям и нагрузку на стол, конус шпинделя под вашу оснастку. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, размеры, массу и материал детали, программу выпуска и город поставки. Другие станки — в разделе «Фрезерные станки по металлу», состав работ под ключ — на странице «Услуги и компетенции».
