Для гибки, правки, запрессовки и штамповки на портальном прессе с сервоуправлением. 5 моделей: усилие 200–630 тс, экономия энергии 20–50 %.

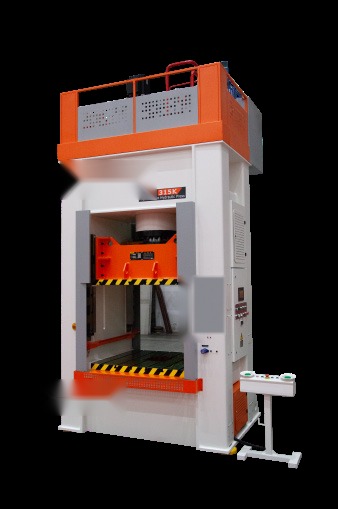

Портальный сервогидравлический пресс YGM-K
Страна производства: Китай
- Тип оборудования: Гидравлический
- Функция: Универсальные
- Усилие, т: 200, 315, 400, 500, 630
- Ход ползуна, мм: 500, 600, 700
- Длина стола, мм: 1000, 1250, 1260, 1400, 1600
- Ширина стола, мм: 940, 1160, 1250, 1400, 1600
- Открытие, мм: 850, 1000, 1150
- Управление: ПЛК
Характеристики
Тип оборудования:
Гидравлический
Функция:
Универсальные
Усилие, т:
200, 315, 400, 500, 630
Ход ползуна, мм:
500, 600, 700
Длина стола, мм:
1000, 1250, 1260, 1400, 1600
Ширина стола, мм:
940, 1160, 1250, 1400, 1600
Открытие, мм:
850, 1000, 1150
Управление:
ПЛК
Описание
YGM-K — серия из 5 портальных (H-образных) универсальных гидравлических прессов с сервоуправлением усилием 2000–6300 кН (200–630 тс) для операций с большим ходом и управляемым усилием. Ход ползуна, открытие, стол и выталкиватель — как у YGM того же усилия, экономия энергии — 20–50 %.
Применение
- Гибка, правка, запрессовка, штамповка — операции, для которых берут универсальные гидравлические прессы с одним ползуном.
- Симметричная нагрузка — под неё берут портальную (H-образную) раму: усилие передаётся без перекоса.
Модельный ряд серии
Стол — длина × ширина (слева направо × спереди назад), открытие — от стола до ползуна в верхнем положении.
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Открытие (просвет), мм | Стол, мм | Выталкиватель, кН | Ход выталкивателя, мм | Двигатель, кВт |
|---|---|---|---|---|---|---|---|
| YGM-200K | 2000 (200) | 500 | 850 | 1000 × 940 | 400 | 150 | 22 |
| YGM-315K | 3150 (315) | 600 | 1000 | 1260 × 1160 | 630 | 200 | 22 |
| YGM-400K | 4000 (400) | 600 | 1000 | 1250 × 1250 | 630 | 200 | 22 |
| YGM-500K | 5000 (500) | 700 | 1150 | 1400 × 1400 | 1000 | 250 | 45 |
| YGM-630K | 6300 (630) | 700 | 1150 | 1600 × 1600 | 1000 | 250 | 45 |
Особенности
- Сервоуправление — шум ниже 75 дБ, рост температуры — менее 22 °C.
- Настройка цикла — давление, скорость и ход ползуна задаются под техпроцесс.
- Выталкиватель — гидроцилиндр: подъём 75–110 мм/с, возврат 120–155 мм/с.
- Направляющие ползуна — четырёхугловые восьмигранные: точное направление, стойкость к внецентренной нагрузке; смазка централизованная.
- Гидросистема — на встраиваемых (картриджных) клапанах: надёжна, служит долго, гидроудар мал.
- Насосная станция и электрошкаф — на станине: пресс перевозят и монтируют без разборки.
- Станина — цельная рамная.
Как выбрать
- Усилие — с запасом к расчётному усилию операции: 200–630 тс. Заданное усилие гидравлический пресс развивает в любой точке хода, а не только у нижней точки, как кривошипный.
- Штамп — его высота в сомкнутом виде должна быть не меньше разности открытия и хода (у YGM-315K — 400 мм), а в раскрытом виде вместе с заготовкой — не больше открытия. Нижняя плита штампа должна поместиться на стол.
- Скорость — от неё зависит производительность: холостой ход вниз 180–220 мм/с, возврат 140–190 мм/с; рабочая (наибольшая) — 16–25,5 мм/с при давлении до 10 МПа и 5,5–8,5 мм/с выше, у YGM-315K — 20 и 6,7 мм/с.
- Место в цехе — в плане с электрошкафом и насосной станцией от 1,81 × 1,76 м (YGM-200K) до 3,0 × 2,9 м (YGM-630K), высота над полом 4,26–6,0 м, ниже пола — 0: приямок не нужен; стол на высоте 750–1000 мм.
- Соседние серии — YGM: тот же ряд без сервоуправления; GMB: холостой ход 500–600 мм/с, 200–500 тс; YGM34-K: с сервоуправлением и гидроподушкой, для вытяжки листа; YL32G: четырёхколонный, 100–630 тс.
Как рассчитать усилие и выбрать тип рамы — в гиде «Как выбрать гидравлический пресс».
Подбор и поставка
Подбираем пресс под деталь и техпроцесс: по чертежу или описанию операции рассчитываем усилие, проверяем ход, открытие и размеры стола под вашу оснастку. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужное усилие, операцию, размеры детали и город поставки. Другие прессы — в разделе «Гидравлические прессы», состав работ под ключ — на странице «Услуги и компетенции».
