Для фрезерования, растачивания и сверления крупных деталей. Портальный станок с ЧПУ с подвижным порталом: X 8000 мм, Y 5500 мм, 58/69 кВт.

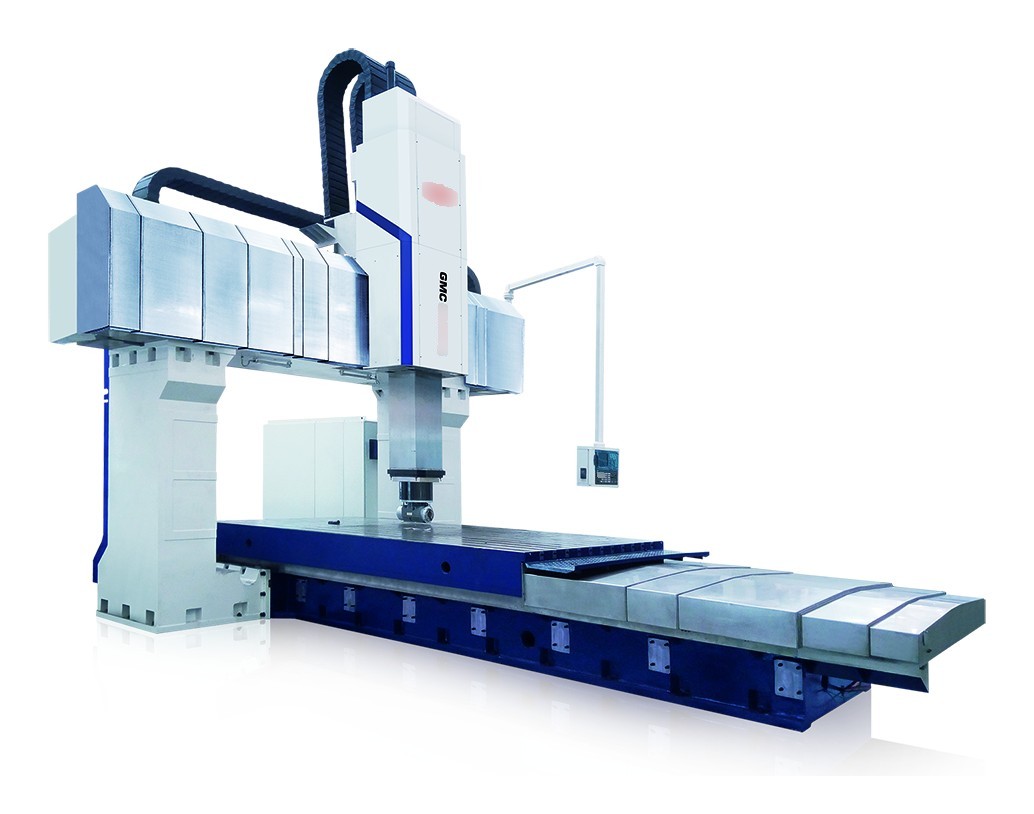

Портальный расточно-фрезерный станок CES-GMC4080GRS
- Максимальный ход портала, X, мм: 8000 + ход смены головки
- Максимальный ход салазок, Y, мм: 5500
- Максимальный ход ползуна, Z, мм: 1500
- Диапазон частоты вращения (бесступенчатое регулирование), об/мин: 40-3000
- Выходной крутящий момент шпинделя (номинальный/30 мин), Н·м: 3000/3600
- Мощность привода шпинделя (номинальная/30 мин), кВт: 58/69
- Размер сечения ползуна, мм: 500X500
Характеристики
Максимальный ход портала, X, мм:
8000 + ход смены головки
Максимальный ход салазок, Y, мм:
5500
Максимальный ход ползуна, Z, мм:
1500
Диапазон частоты вращения (бесступенчатое регулирование), об/мин:
40-3000
Выходной крутящий момент шпинделя (номинальный/30 мин), Н·м:
3000/3600
Мощность привода шпинделя (номинальная/30 мин), кВт:
58/69
Размер сечения ползуна, мм:
500X500
Описание
CES-GMC4080GRS — портальный (гантрийный) расточно-фрезерный станок с ЧПУ для обработки крупных деталей, с подвижным порталом: ход портала X — 8000 мм плюс ход смены головки, салазок Y — 5500 мм, ползун 500 × 500 мм с ходом Z 1500 мм, привод 58/69 кВт.
Применение
- Растачивание, фрезерование, сверление — отверстия, плоскости и торцы крупных корпусных деталей за одну установку.
- Энергетика, тяжёлое машиностроение, нефтегаз, судостроение — корпуса турбин, насосов и задвижек, станины, рамы, плиты.
Особенности
- Компоновка — по оси X перемещается портал, а не стол.
- Привод — момент 3000/3600 Н·м (номинальный / 30 мин), частота 40–3000 об/мин, регулирование бесступенчатое.
Как выбрать
- Ширина детали — по ходу салазок Y: у GMC3080GRS — 4700 мм; у GMC5080GRS — 6500 мм.
- Фундамент — тяжёлому станку нужен массивный фундамент, который гасит вибрации и держит геометрию; его подготовка — часть шеф-монтажа.
- Соседние модели — XK2840: тоже подвижный портал, Y 5200 мм, неподвижный стол; GMC3060RS: тот же привод, подвижный стол.
Как подобрать станок по габаритам и массе детали, диаметру шпинделя и ходу W — в гиде «Как выбрать горизонтально-расточный станок: 8 критериев»; какие станки относят к тяжёлым и что учесть при установке — в гиде «Тяжёлые горизонтально-расточные станки».
Подбор и поставка
Подбираем станок под деталь и техпроцесс: по чертежу или описанию операции проверяем габариты и массу заготовки, диаметры отверстий и вылет шпинделя. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, габариты и массу детали, диаметры и глубину отверстий и город поставки. Другие станки — в разделе «Горизонтально-расточные станки», состав работ под ключ — на странице «Услуги и компетенции».
