Для фрезерования, растачивания и сверления крупных тяжёлых деталей. Портальный, с ЧПУ, подвижный стол, ходы X/Y 6200/4400 мм, ползун 500 × 500 мм.
Портальный расточно-фрезерный станок CES-GMC3060RS
- Ход стола, ось X, мм: 6200
- Ход суппорта, ось Y, мм: 4400
- Ход ползуна, ось Z, мм: 1500
- Диапазон частоты вращения, об/мин: 40-3000
- Выходной крутящий момент (номинальный/30 мин), Н·м: 3000/3600
- Мощность привода шпинделя (номинальная/30 мин), кВт: 58/69
- Размер сечения прямоугольного ползуна, мм: 500X500
Характеристики
Ход стола, ось X, мм:
6200
Ход суппорта, ось Y, мм:
4400
Ход ползуна, ось Z, мм:
1500
Диапазон частоты вращения, об/мин:
40-3000
Выходной крутящий момент (номинальный/30 мин), Н·м:
3000/3600
Мощность привода шпинделя (номинальная/30 мин), кВт:
58/69
Размер сечения прямоугольного ползуна, мм:
500X500
Описание

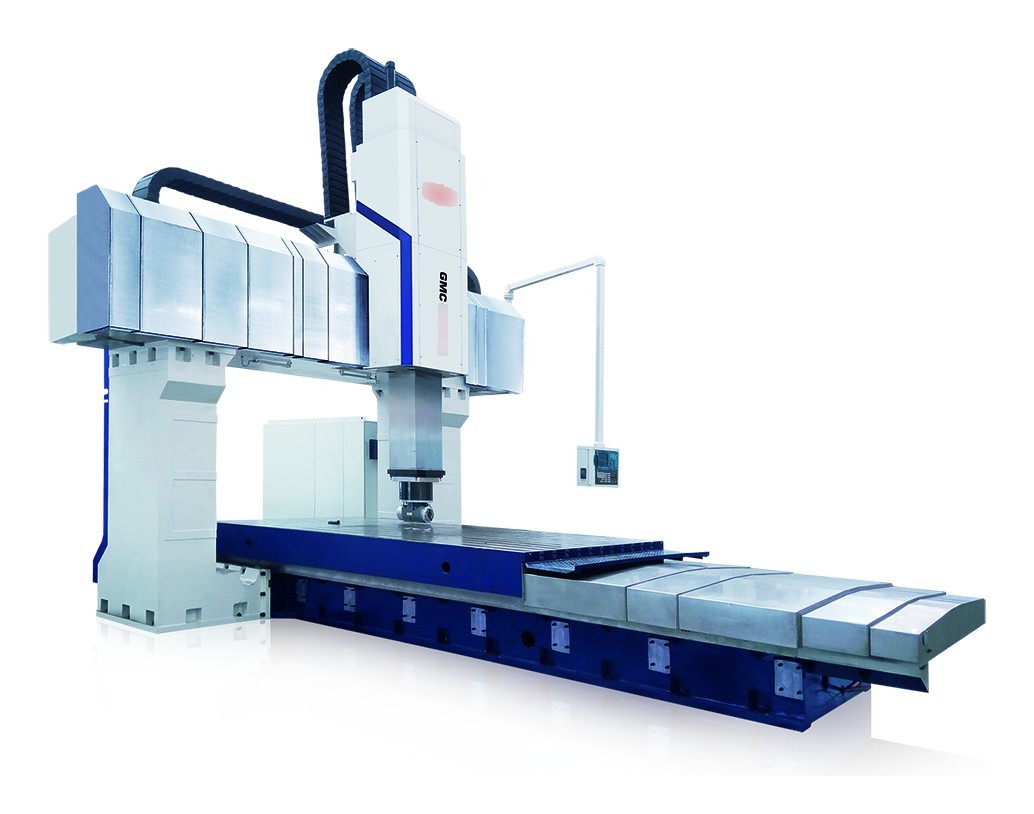

CES-GMC3060RS — портальный (гантрийный) расточно-фрезерный станок с ЧПУ для обработки крупных и длинных деталей, с подвижным столом и ползуном 500 × 500 мм: ход стола X — 6200 мм, ход ползуна Z — 1500 мм, привод шпинделя 58/69 кВт (номинальная / 30 мин).
Применение
- Растачивание, фрезерование, сверление — отверстия, плоскости и торцы крупных корпусных деталей за одну установку.
- Энергетика, тяжёлое машиностроение, нефтегаз, судостроение — корпуса турбин, насосов и задвижек, станины, рамы, плиты.
Особенности
- Компоновка — деталь на столе проходит под порталом (ось X).
- Привод — момент 3000/3600 Н·м (номинальный / 30 мин), частота 40–3000 об/мин.
- Суппорт — ход по оси Y — 4400 мм.
Как выбрать
- Ширина детали — по ходу суппорта Y: у GMC3060RS — 4400 мм.
- Подвижная траверса или портал — GMC2560WRS: тот же привод, траверса с ходом W 1500/2000 мм; GMC3080GRS: по X движется портал.
- Фундамент — тяжёлому станку нужен массивный фундамент, который гасит вибрации и держит геометрию; его подготовка — часть шеф-монтажа.
- Соседние модели — GMC2560RS: тот же привод и ход стола; GMC3060RV: ползун 400 × 400 мм, 30/36 кВт.
Как подобрать станок по габаритам и массе детали, диаметру шпинделя и ходу W — в гиде «Как выбрать горизонтально-расточный станок: 8 критериев»; какие станки относят к тяжёлым и что учесть при установке — в гиде «Тяжёлые горизонтально-расточные станки».
Подбор и поставка
Подбираем станок под деталь и техпроцесс: по чертежу или описанию операции проверяем габариты и массу заготовки, диаметры отверстий и вылет шпинделя. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель, габариты и массу детали, диаметры и глубину отверстий и город поставки. Другие станки — в разделе «Горизонтально-расточные станки», состав работ под ключ — на странице «Услуги и компетенции».
