Для объёмной штамповки сложных поковок: до 9 направлений формовки за одну или несколько операций. 3 модели: усилие главного цилиндра 1000–6300 тс.
Характеристики
Тип оборудования:
Кузнечный (ковочный)
Усилие, т:
1000, 3500, 6300
Описание

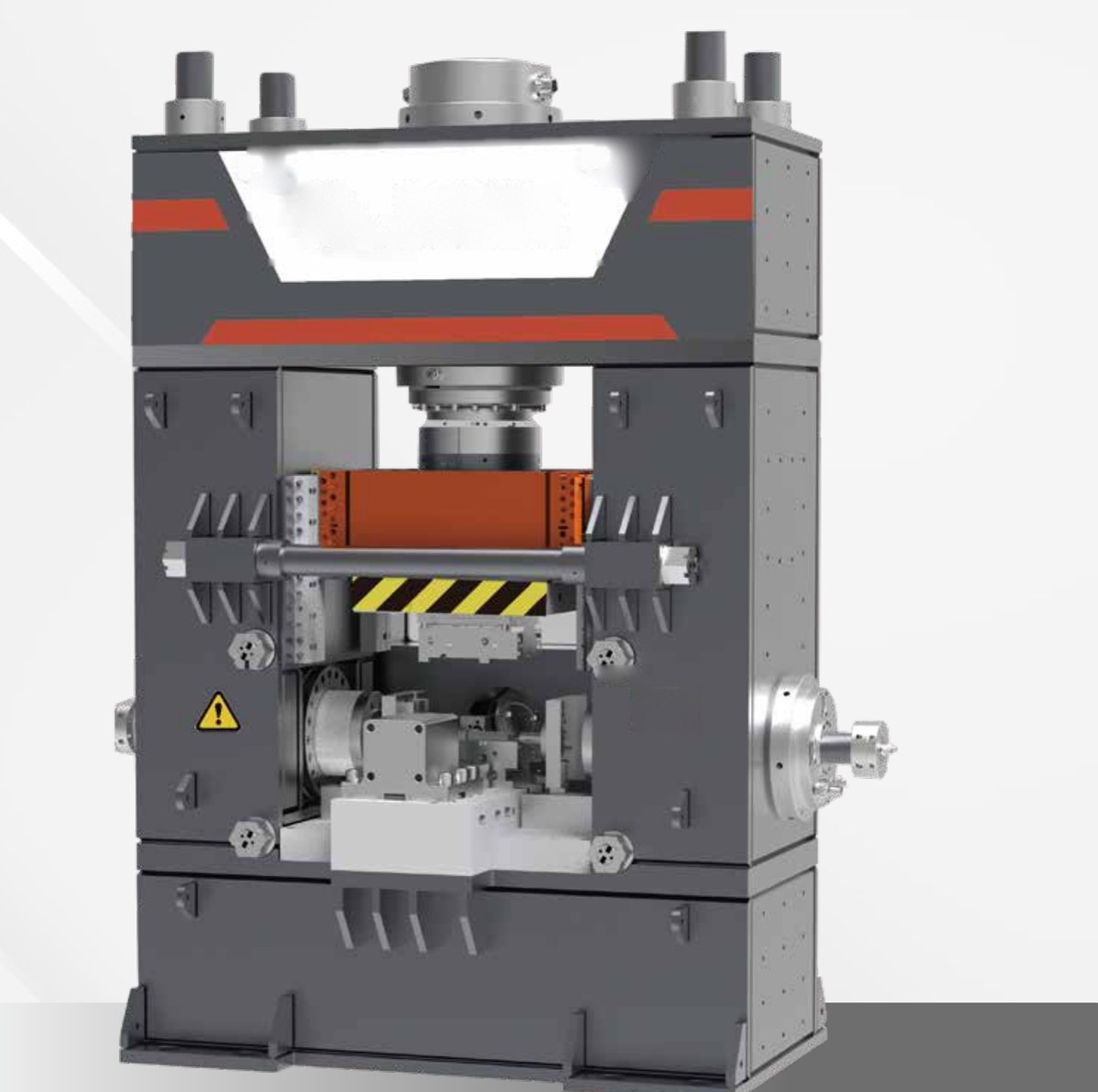

Y16 — серия из 3 гидравлических прессов многонаправленной ковки с усилием главного цилиндра 10 000–63 000 кН (1000–6300 тс) для объёмной штамповки сложных поковок. Кроме главного, у пресса есть боковые, задний и прошивные цилиндры: до 9 направлений формовки.
Применение
- Многонаправленная ковка сложных поковок — за одну операцию или несколько последовательных; вогнутые и выпуклые отверстия по разным направлениям получают прямо при ковке, механические свойства металла улучшаются, материал экономится.
- Автоматизированное производство — с контролем размеров и качества поковок системой технического зрения.
Модельный ряд серии
Усилие и ход в первых колонках — главного цилиндра; у остальных цилиндров — усилие в тс, в скобках ход в мм.
| Модель | Усилие, кН (тс) | Ход главного цилиндра, мм | Левый и правый цилиндры, тс (ход, мм) | Задний цилиндр, тс (ход, мм) | Передний цилиндр, тс (ход, мм) | Прошивные цилиндры, тс (ход, мм) | Выталкивающий и съёмный цилиндры, тс (ход, мм) |
|---|---|---|---|---|---|---|---|
| Y16-6300 | 63 000 (6300) | 1000 | 4000 (500) | 4000 (600) | — | левый и правый 1000 (300), задний 1000 (400) | 300 (400) и 200 (100) |
| Y16-3500 | 35 000 (3500) | 800 | 2000 (400) | 2000 (600) | — | левый и правый 500 (250), задний 500 (400) | 200 (300) и 100 (100) |
| Y16-1000 | 10 000 (1000) | 550 | 630 (370) | 140 (370) | 140 (100) | правый 100 (160) | 100 (130) и 50 (50) |
Особенности
- Управление — последовательность и скорость движения по каждому направлению задаются в цифровом виде и настраиваются под поковку.
- Гидропривод — плунжерный насос высокой подачи, пропорциональный клапан и гидроаккумулятор: быстрое формообразование.
- Положение штоков — сервопропорциональные клапаны и магнитострикционные датчики: точное позиционирование штоков цилиндров.
- Станина и направляющие — высокая жёсткость и точность направления, сопротивление внецентренной нагрузке.
Как выбрать
- Усилие главного цилиндра — рассчитывается по площади и материалу поковки и берётся с запасом: 1000, 3500 или 6300 тс.
- Боковые и задний цилиндры — задают усилие формовки сбоку и сзади: по 4000 тс у Y16-6300 и по 2000 тс у Y16-3500; у Y16-1000 — 630 тс сбоку и 140 тс сзади.
- Прошивка — с каких сторон прошивается поковка: у Y16-6300 и Y16-3500 — слева, справа и сзади (три прошивных цилиндра), у Y16-1000 — справа; у Y16-1000 есть и передний цилиндр, 140 тс.
- Ход главного цилиндра — ограничивает высоту заготовки при подаче и съёме: 550–1000 мм.
- Соседние серии — Y13: свободная ковка, 800–16 000 тс; HFP / HGP: горячештамповочные кривошипные, 630–6300 тс; J58K: электровинтовой с ЧПУ, 250–10 000 тс.
Чем от ковочных прессов отличаются молоты и как их подбирают — в гиде «Кузнечные (ковочные) прессы и спецоборудование».
Подбор и поставка
Подбираем пресс под поковку и техпроцесс: по чертежу или описанию операции рассчитываем усилия по направлениям, проверяем ходы цилиндров. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужные усилия, размеры и материал поковки, город поставки. Другие прессы — в разделе «Гидравлические прессы», состав работ под ключ — на странице «Услуги и компетенции».
