Для свободной ковки, ковки в подкладном инструменте и преформовки кольцевых заготовок. 13 моделей: усилие 800–16 000 тс, ход ползуна 1000–4000 мм.
Характеристики
Тип оборудования:
Кузнечный (ковочный)
Усилие, т:
800, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000
Описание

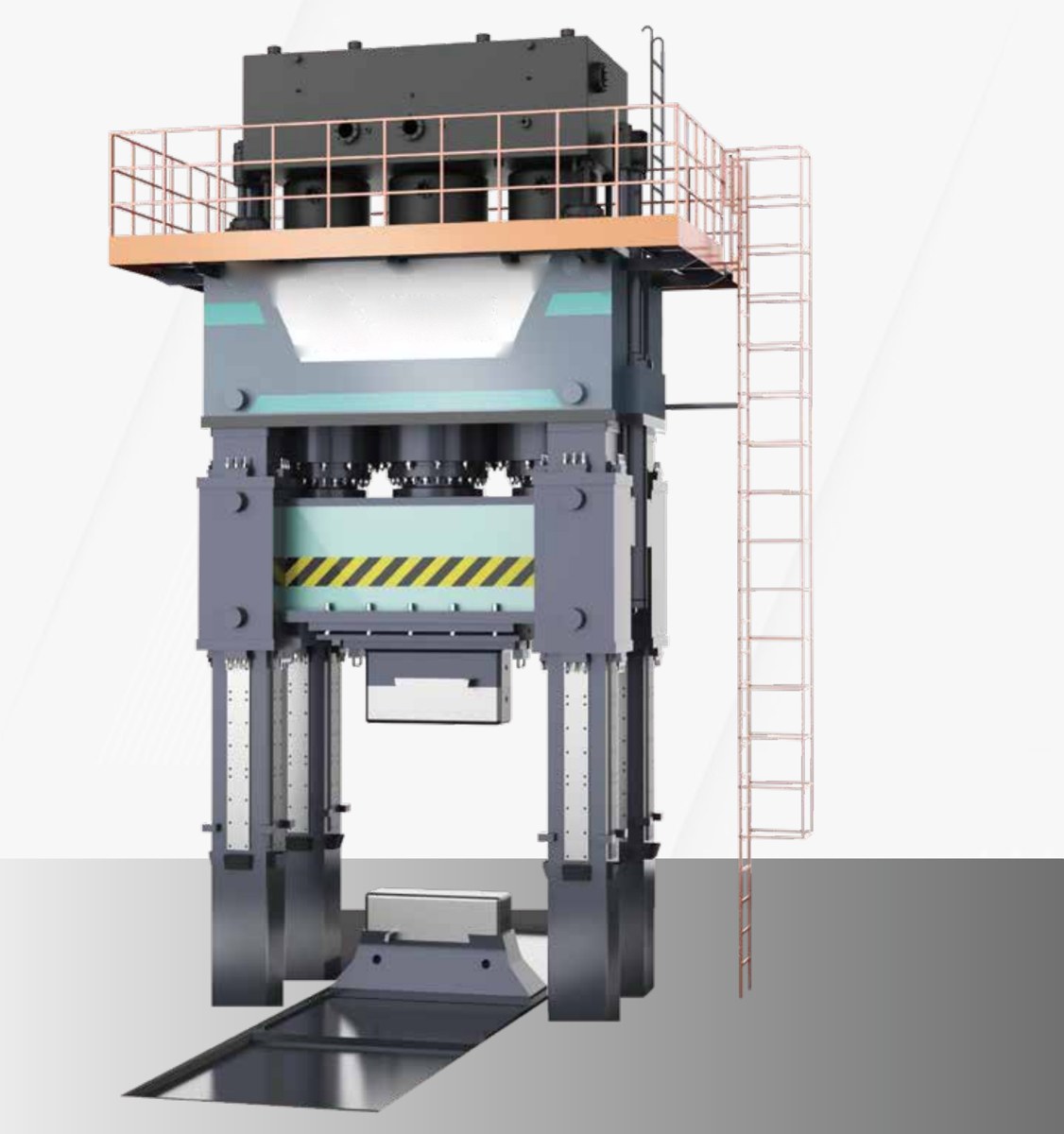

Y13 — серия из 13 гидравлических прессов свободной ковки усилием 8000–160 000 кН (800–16 000 тс) и ходом ползуна 1000–4000 мм. Выпускается в двух исполнениях: обычном — с режимами быстрой и обычной ковки и выдержки под давлением — и специальном, для преформовки кольцевых заготовок.
Применение
- Свободная ковка и ковка в подкладном инструменте — осадка, протяжка, прошивка, раздача, гибка и смещение заготовки; обычное исполнение.
- Преформовка кольцевых заготовок — специальное исполнение с устройством автоматического центрирования заготовки и прошивным устройством на поворотном рычаге: быстрые осадка и прошивка. Работает в основном вместе с радиально-осевыми кольцераскатными машинами с ЧПУ.
Модельный ряд серии
Открытие — от стола до ползуна в верхнем положении. Число ковочных ходов в минуту — при быстрой ковке (1-я ступень рабочей скорости) и обычной (3-я ступень).
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Открытие (просвет), мм | Между осями колонн, мм | Быстрая ковка, ходов в минуту | Обычная ковка, ходов в минуту | Суммарная мощность, кВт |
|---|---|---|---|---|---|---|---|
| Y13-800 | 8000 (800) | 1000 | 2300 | 1900 × 1100 | 60–70 | — | 700 |
| Y13-1250 | 12 500 (1250) | 1200 | 2600 | 2200 × 1300 | 60–70 | — | 1050 |
| Y13-1600 | 16 000 (1600) | 1400 | 2900 | 2600 × 1400 | 60–70 | 25–35 | 1400 |
| Y13-2000 | 20 000 (2000) | 1500 | 3100 | 2800 × 1500 | 60–70 | 25–35 | 1600 |
| Y13-2500 | 25 000 (2500) | 1600 | 3300 | 3200 × 1600 | 60–70 | 25–35 | 2050 |
| Y13-3150 | 31 500 (3150) | 1800 | 3800 | 3600 × 1900 | 55–65 | 20–30 | 2500 |
| Y13-4000 | 40 000 (4000) | 2000 | 4000 | 4400 × 2100 | 50–60 | 20–30 | 3200 |
| Y13-5000 | 50 000 (5000) | 2200 | 4600 | 4600 × 2200 | 45–55 | 20–30 | 3800 |
| Y13-6300 | 63 000 (6300) | 2500 | 5300 | 4700 × 2300 | 40–50 | 15–25 | 4800 |
| Y13-8000 | 80 000 (8000) | 2800 | 6000 | 4800 × 2400 | 35–45 | 10–20 | 6200 |
| Y13-10000 | 100 000 (10 000) | 3200 | 6600 | 5100 × 2600 | 30–40 | 7–15 | 7500 |
| Y13-12500 | 125 000 (12 500) | 3600 | 7200 | 5500 × 2800 | 25–30 | 5–10 | 9500 |
| Y13-16000 | 160 000 (16 000) | 4000 | 7800 | 6000 × 3000 | 20–25 | 3–6 | 12 000 |
Особенности
- Передвижной стол — ход влево-вправо от ±1000 мм (Y13-800) до ±4000 мм (Y13-16000).
- Опускание и возврат ползуна — 300 мм/с у Y13-800…Y13-2000, 250 мм/с у Y13-2500 и старше.
- Гидросистема — с интегрированным гидравлическим управлением: ход быстрый, плавный, без вибрации; сброс давления многоточечный, многоступенчатый.
- Верхний инструмент — быстросменный.
- Управление — дистанционное; контроль параметров в реальном времени по нескольким каналам, несколько устройств защиты.
Как выбрать
- Усилие — номинальное пресс развивает на 3-й, самой медленной ступени рабочей скорости: у Y13-4000 — 4000 тс при 62 мм/с, на 1-й ступени — 1650 тс при 152 мм/с. У Y13-800 и Y13-1250 указана одна ступень, с номинальным усилием. Расчётное усилие операции берите с запасом.
- Открытие (просвет) — поковка вместе с инструментом должна пройти между столом и ползуном: 2300–7800 мм по модели, у Y13-2000 — 3100 мм.
- Точность — размерная точность ±1 мм у Y13-800…Y13-4000, ±1,5 мм — у Y13-5000…Y13-8000, ±2 мм — у Y13-10000 и Y13-12500, ±3 мм — у Y13-16000.
- Место в цехе — высота над полом не более 6,8 м у Y13-800 и не более 22 м у Y13-16000.
- Соседние серии — C61Y: молот свободной ковки, энергия удара 30–350 кДж; C66Y: молот свободной ковки, 35–875 кДж; Y16: многонаправленная ковка, 1000–6300 тс.
Чем от ковочных прессов отличаются молоты и как их подбирают — в гиде «Кузнечные (ковочные) прессы и спецоборудование».
Подбор и поставка
Подбираем пресс под поковку и техпроцесс: по чертежу или описанию операции рассчитываем усилие, проверяем ход, открытие и расстояние между колоннами. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или нужное усилие, исполнение, размеры и материал поковки, город поставки. Другие прессы — в разделе «Гидравлические прессы», состав работ под ключ — на странице «Услуги и компетенции».
