Для многопозиционной штамповки на 4–6 позициях — в последовательном штампе или с трёхкоординатным переносом. 9 моделей: усилие 400–2500 тс.

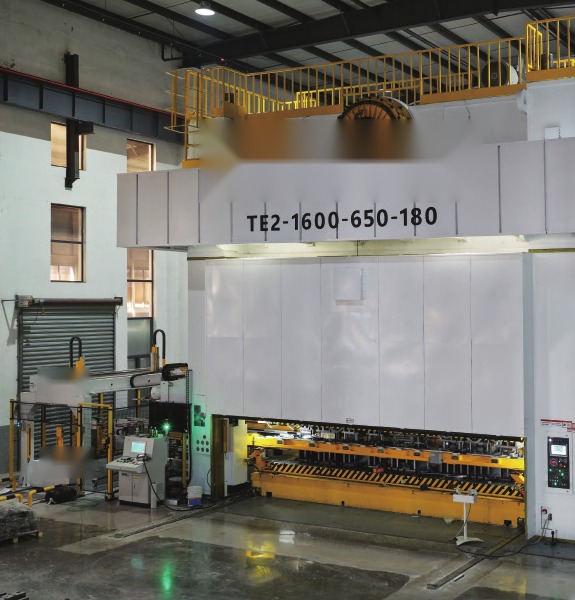

Закрытый двухточечный многопозиционный пресс TE2
- Тип оборудования: Закрытый (моноблочный)
- Функция: Штампование
- Усилие, т: 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500
Характеристики
Тип оборудования:
Закрытый (моноблочный)
Функция:
Штампование
Усилие, т:
400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500
Управление:
ПЛК
Ход ползуна, мм:
400, 500, 600, 700
Открытие, мм:
800, 900, 1000, 1100, 1200, 1300
Длина стола, мм:
3600, 4500, 5000, 5500
Ширина стола, мм:
1600, 1800
Описание
TE2 — серия из 9 закрытых двухточечных многопозиционных кривошипных прессов усилием 4000–25 000 кН (400–2500 тс) для листовой штамповки на 4–6 позициях. Станина из сварных траверсы, стоек и основания стянута стяжными шпильками с преднатягом; ход ползуна — 400–700 мм.
Применение
- Штамповка в последовательном штампе — в основном на исполнении I.
- Штамповка с трёхкоординатным переносом заготовок между позициями — в основном на исполнении II.
Модельный ряд серии
В таблице — исполнение I, исполнение II — в «Комплектации и опциях». Через косую черту — варианты хода, число ходов в минуту указано диапазоном. Стол — длина × ширина (слева направо × спереди назад), ползун того же размера.
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Ходов в минуту | Наиб. закрытая высота, мм | Стол, мм | Двигатель, кВт |
|---|---|---|---|---|---|---|
| TE2-400 | 4000 (400) | 400/500 | 25–30 | 800 | 3200 × 1600 | 75 |
| TE2-500 | 5000 (500) | 400/500 | 25–30 | 900 | 4000 × 1600 | 90 |
| TE2-630 | 6300 (630) | 400/500 | 25–30 | 900 | 4000 × 1600 | 110 |
| TE2-800 | 8000 (800) | 400/500 | 25–30 | 1000 | 4500 × 1800 | 132 |
| TE2-1000 | 10 000 (1000) | 400/500 | 25–30 | 1000 | 4500 × 1800 | 160 |
| TE2-1250 | 12 500 (1250) | 500 | 25–30 | 1100 | 5000 × 1800 | 220 |
| TE2-1600 | 16 000 (1600) | 500 | 25–30 | 1100 | 5000 × 1800 | 280 |
| TE2-2000 | 20 000 (2000) | 500 | 25–30 | 1200 | 5000 × 1800 | 355 |
| TE2-2500 | 25 000 (2500) | 500 | 25–30 | 1200 | 5000 × 1800 | 400 |
Особенности
- Распределение усилия — поровну между стороной подачи и стороной выхода; у исполнения II TE2-1000 и старше — также 60 : 40 в пользу подачи.
- Зубчатая передача — с эксцентриковыми колёсами; колёса из высокопрочной легированной стали: быстроходная пара шевронная, тихоходная — прямозубая.
- Ползун — в восьмигранных прямоугольных направляющих; разнонаправленный привод снижает боковые силы на нём.
- Муфта и тормоз — раздельные пневматические фрикционные, со сдвоенным электромагнитным клапаном безопасности.
- Предохранитель от перегрузки — гидравлический, высокочувствительный.
- Управление — двухконтурное: электронный и механический кулачки.
- Смазка — автоматическая, жидким маслом, для тяжёлых нагрузок.
Комплектация и опции
- Исполнение II — ход 600 мм (у TE2-800 и старше — 600/700 мм), 20–25 ходов в минуту, закрытая высота на 100 мм больше, регулировка 500 мм, стол длиннее: у TE2-400 — 3600 × 1600 мм вместо 3200 × 1600.
- Подвижный стол — выкатка вперёд-назад или Т-образная (вперёд или назад).
- Другие опции — пневмоподушка, измеритель усилия (тоннажметр), виброизолирующие опоры, влажная муфта-тормоз.
Как выбрать
- Усилие — с запасом к сумме усилий на всех позициях и с учётом распределения: у TE2-400 — по 2000 кН на сторону подачи и сторону выхода. Номинальное усилие пресс развивает только вблизи нижней мёртвой точки: на последних 13 мм хода. Для вытяжки и вырубки толстого листа проверьте, за сколько миллиметров до неё нужна полная сила.
- Штамп — закрытая высота штампов должна попасть в диапазон: от наибольшей закрытой высоты из таблицы минус регулировка (400–500 мм) до наибольшей; у TE2-800 в исполнении I — 600–1000 мм. Штампы всех позиций должны поместиться на стол по длине.
- Ход — ограничивает высоту детали при подаче и переносе между позициями: 400–500 мм в исполнении I, 600–700 мм в исполнении II.
- Соседние серии — TE4: четырёхточечный, 800–3600 тс; TL4: многошатунный, 800–3600 тс; J36: ход до 1000 мм, 400–2500 тс; BE2: вырубной, 20–50 ходов в минуту.
Как рассчитать усилие и выбрать тип станины — в гиде «Как выбрать кривошипный пресс».
