Для вырубки плоских заготовок и деталей из листа. 5 моделей: усилие 400–1000 тс, 20–50 ходов в минуту, стол до 4500 × 1600 мм.

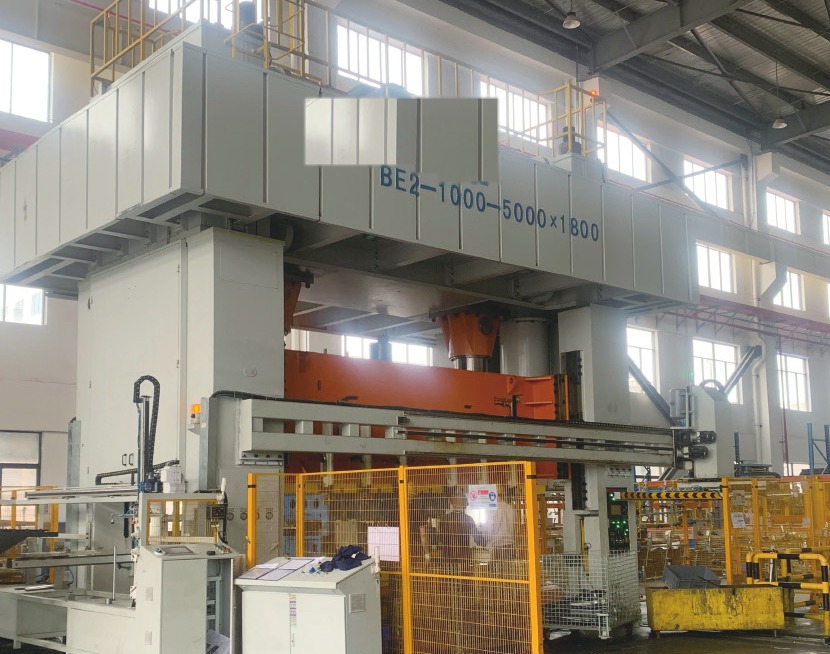

Закрытый двухточечный вырубной пресс BE2
- Тип оборудования: Закрытый (моноблочный)
- Функция: Вырубка
- Усилие, т: 400, 500, 630, 800, 1000
- Управление: ПЛК
- Ход ползуна, мм: 250, 300, 350
- Открытие, мм: 700, 800, 1000
- Длина стола, мм: 3200, 3500, 3800, 4000, 4500
- Ширина стола, мм: 1400, 1500, 1600
BE2 — серия из 5 закрытых двухточечных вырубных кривошипных прессов усилием 4000–10 000 кН (400–1000 тс) для листовой штамповки. Станина из сварных траверсы, стоек и основания стянута стяжными шпильками с преднатягом; пресс делает 20–50 ходов в минуту.
Применение
- Вырубка плоских заготовок и деталей из листа — операция, под которую построена серия: короткая и повторяющаяся, для таких и строятся кривошипные прессы.
- Большие усилия и точная штамповка — под них берут закрытую станину: она воспринимает усилие без перекоса ползуна.
Модельный ряд серии
Одно исполнение на модель, число ходов в минуту указано диапазоном. Стол — длина × ширина (слева направо × спереди назад), ползун того же размера.
| Модель | Усилие, кН (тс) | Ход ползуна, мм | Ходов в минуту | Наиб. закрытая высота, мм | Стол, мм | Двигатель, кВт |
|---|---|---|---|---|---|---|
| BE2-400 | 4000 (400) | 250 | 20–50 | 700 | 3200 × 1400 | 55 |
| BE2-500 | 5000 (500) | 300 | 20–50 | 800 | 3500 × 1500 | 75 |
| BE2-630 | 6300 (630) | 350 | 20–50 | 1000 | 3800 × 1600 | 110 |
| BE2-800 | 8000 (800) | 350 | 20–40 | 1000 | 4000 × 1600 | 132 |
| BE2-1000 | 10 000 (1000) | 350 | 20–40 | 1000 | 4500 × 1600 | 160 |
Особенности
- Ползун — в восьмигранных направляющих; конструкция с направляющими колонками и втулками.
- Зубчатая передача — с эксцентриковыми колёсами: от них движется ползун.
- Муфта и тормоз — раздельные пневматические фрикционные, со сдвоенным электромагнитным клапаном.
- Предохранитель от перегрузки — гидравлический.
- Управление — ПЛК, двухконтурное: электронный и механический кулачки.
- Смазка — автоматическая, жидким маслом, с электроприводом.
Комплектация и опции
- Подвижный стол — выкатка вперёд-назад или Т-образная (вперёд или назад).
- Другие опции — измеритель усилия (тоннажметр), виброизолирующие опоры.
Как выбрать
- Усилие — рабочая нагрузка не должна превышать 70 % номинального усилия: для вырубки с усилием 4000 кН нужен как минимум BE2-630 (70 % — 4410 кН). Номинальное усилие пресс развивает только вблизи нижней мёртвой точки: на последних 6,5 мм хода. Для вырубки толстого листа проверьте, за сколько миллиметров до неё нужна полная сила.
- Штамп — его закрытая высота должна попасть в диапазон: от наибольшей закрытой высоты из таблицы минус регулировка (250–300 мм по модели) до наибольшей; у BE2-630 — 700–1000 мм. Нижняя плита штампа — на стол, верхняя — на ползун.
- Число ходов — определяет производительность: 20–50 в минуту у BE2-400…BE2-630, 20–40 у BE2-800 и BE2-1000.
- Соседние серии — BE4: четырёхточечный, 500–1250 тс; J36: ход до 1000 мм, 400–2500 тс; ES2: цельная станина, 250–1000 тс; TE2: многопозиционный, 400–2500 тс.
Как рассчитать усилие и выбрать тип станины — в гиде «Как выбрать кривошипный пресс».
