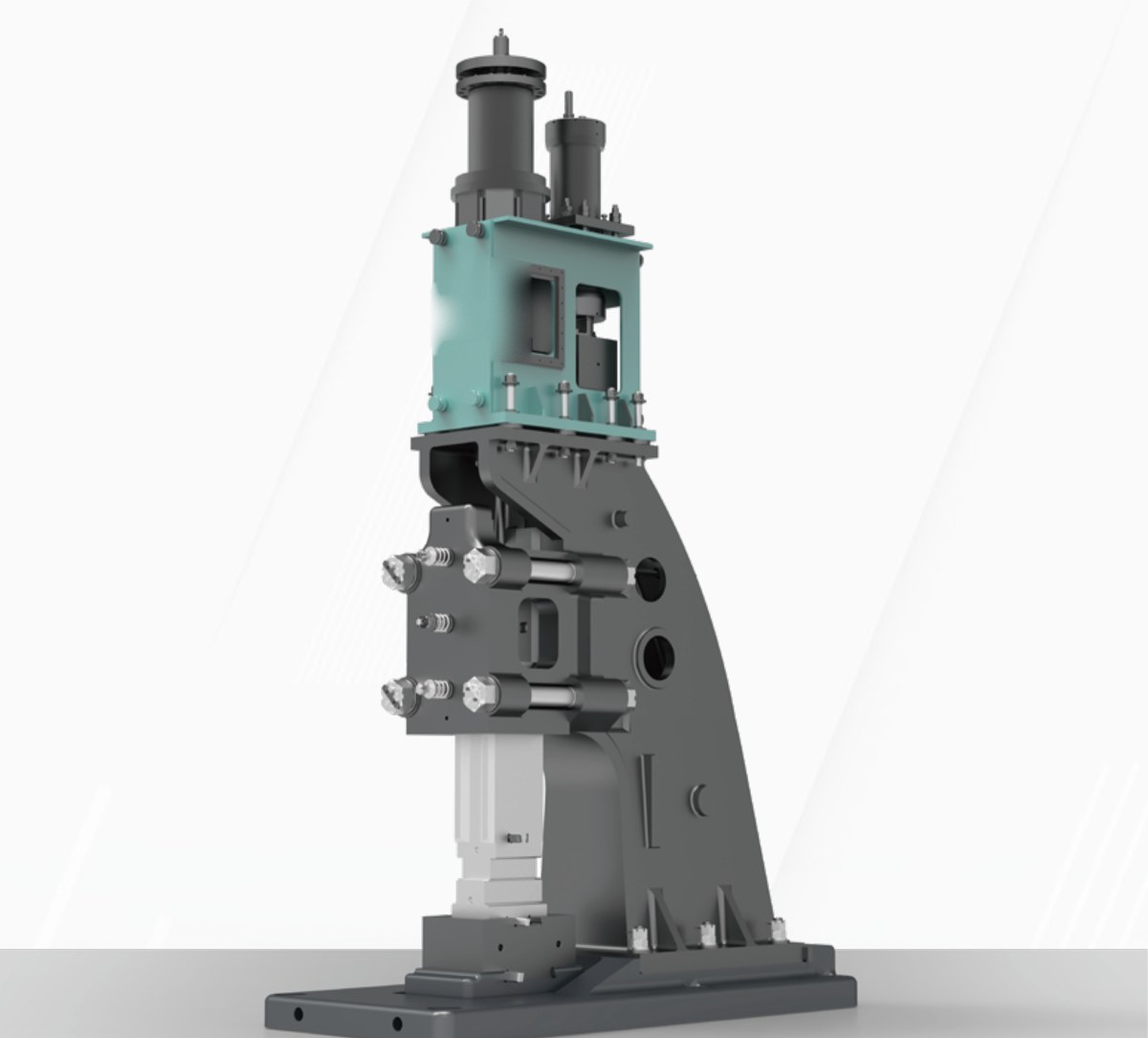

Молот свободной ковки с полностью гидравлическим приводом, энергия удара 30–350 кДж, масса падающих частей 1300–12000 кг. Предназначен для производства поковок свободной ковки различных типов, в том числе средних и крупных.
Характеристики
Тип оборудования:
Молот свободной ковки
Энергия удара, кДж:
30, 70, 105, 140, 175, 210, 280, 350
Описание
Молоты серии C61Y выполнены с полностью гидравлическим приводом. Нижняя камера штока поршня постоянно соединена с маслом высокого давления, а рабочий ход и возврат обеспечиваются управлением давлением масла в верхней камере поршня. Такая схема даёт достаточную энергию удара, высокую частоту ударов, низкую частоту отказов и позволяет удерживать бабу в любом положении по ходу.
- Полностью гидравлическая система привода — увеличенный ресурс поршня.
- Клапанный узел «золотниковый клапан + конусный клапан» — устойчивое удержание давления в системе.
- X-образная схема направляющих — увеличенный ресурс штока поршня.
- Управление по дифференциальному сервопринципу — гибкая работа и простое управление.
- Повышенная скорость возврата и частота ударов — рост производительности.
- Удержание (зависание) бабы в любом положении хода.
- Рассчитан на средние и крупные поковки свободной ковки.
Применение: производство поковок свободной ковки различных типов, в том числе средних и крупных.
Модельный ряд серии
| Параметр / модель | C61Y-30 | C61Y-70 | C61Y-105 | C61Y-140 | C61Y-175 | C61Y-210 | C61Y-280 | C61Y-350 |
|---|---|---|---|---|---|---|---|---|
| Энергия удара, кДж | 30 | 70 | 105 | 140 | 175 | 210 | 280 | 350 |
| Масса падающих частей, кг | 1300 | 2600 | 3800 | 4700 | 5250 | 6400 | 9000 | 12000 |
| Максимальный ход, мм | 1000 | 1260 | 1450 | 1500 | 1730 | 1900 | 2000 | 2200 |
| Частота ударов, мин⁻¹ | 65-120 | 65-120 | 65-120 | 60-110 | 55-90 | 50-90 | 45-80 | 40-70 |
| Мощность главного двигателя, кВт | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Количество двигателей, шт | 2 | 3 | 4 | 5 | 6 | 6 | 8 | 10 |
| Расстояние между направляющими, мм | 480 | 560 | 600 | 600 | 700 | 790 | 1000 | 1000 |
| Рабочая зона, мм | 740*1650 | 720*1950 | 810*1920 | 1100*2090 | 1250*2060 | 1300×2300 | 1400×2400 | 1500×2700 |
| Высота поверхности нижнего бойка, мм | 750 | 750 | 750 | 750 | 760 | 760 | 780 | 900 |
| Габариты машины, мм | 3800*1680*7000 | 4260*1800*7505 | 4700*1900*8200 | 5440*2000*8500 | 5700*2300*9150 | 5800*2450*9470 | 6400*2600*9800 | 6600*2600*11000 |
Цена — по запросу. Поможем подобрать модель серии под параметры поковки.
