Для свободной ковки средних и крупных поковок различных типов. 13 моделей: энергия удара 35–875 кДж, масса падающих частей 1300–28 000 кг.
Характеристики
Тип оборудования:
Молот свободной ковки
Энергия удара, кДж:
35, 70, 120, 140, 175, 210, 245, 280, 350, 420, 520, 630, 875
Описание

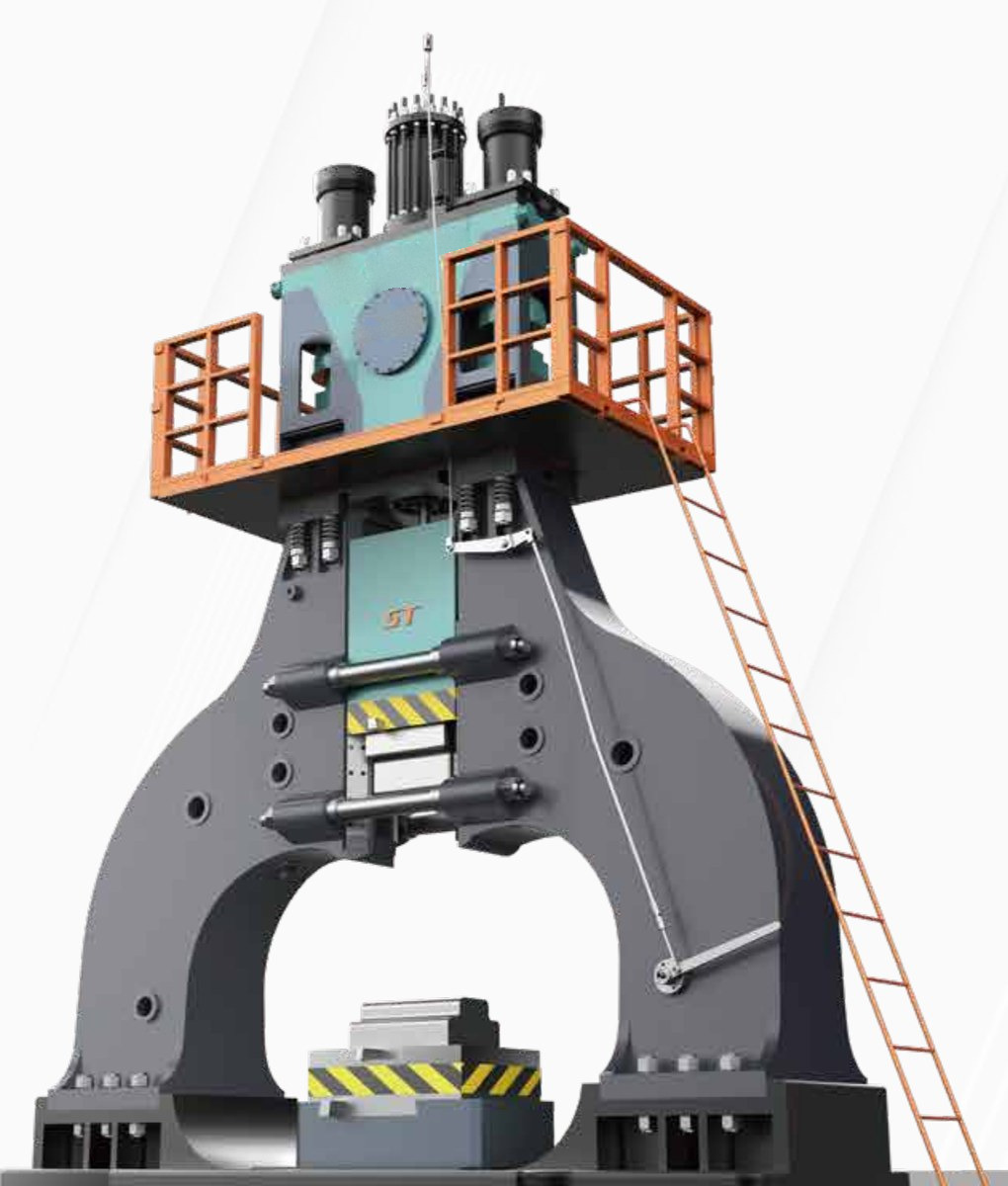

C66Y — серия из 13 полностью гидравлических молотов свободной ковки с энергией удара 35–875 кДж и массой падающих частей 1300–28 000 кг. Нижняя полость штока поршня постоянно соединена с маслом высокого давления, а рабочий и обратный ход задаются давлением масла в верхней полости.
Применение
- Свободная ковка — поковки различных типов, в том числе средние и крупные.
- Формовка ударом — металл деформируется ударами бабы, а не ходом ползуна под нагрузкой, как на ковочном гидропрессе.
Модельный ряд серии
Стандартные параметры изготовителя, возможны изменения; число в обозначении модели — энергия удара, кДж. Число двигателей — от 2 у C66Y-35 до 18 у C66Y-875. Рабочая зона — как в каталоге изготовителя, оси в нём не названы.
| Модель | Энергия удара, кДж | Масса падающих частей, кг | Наибольший ход, мм | Частота ударов, мин⁻¹ | Расстояние между направляющими, мм | Рабочая зона, мм | Высота нижнего бойка, мм |
|---|---|---|---|---|---|---|---|
| C66Y-35 | 35 | 1300 | 1000 | 60–120 | 460 | 1800 × 1250 | 750 |
| C66Y-70 | 70 | 2650 | 1260 | 60–120 | 550 | 2300 × 1380 | 750 |
| C66Y-120 | 120 | 4100 | 1450 | 60–100 | 630 | 2700 × 1470 | 760 |
| C66Y-140 | 140 | 5100 | 1500 | 60–100 | 710 | 3500 × 1650 | 760 |
| C66Y-175 | 175 | 6200 | 1730 | 50–90 | 760 | 3700 × 1950 | 880 |
| C66Y-210 | 210 | 7500 | 1800 | 50–90 | 890 | 4200 × 2000 | 880 |
| C66Y-245 | 245 | 8200 | 1850 | 50–90 | 890 | 4200 × 2000 | 880 |
| C66Y-280 | 280 | 9500 | 2150 | 50–90 | 900 | 4200 × 2250 | 900 |
| C66Y-350 | 350 | 12 400 | 2300 | 50–90 | 980 | 4700 × 2500 | 900 |
| C66Y-420 | 420 | 14 400 | 2300 | 45–80 | 1120 | 5000 × 2700 | 950 |
| C66Y-520 | 520 | 16 000 | 2480 | 40–45 | 1200 | 5000 × 2700 | 1200 |
| C66Y-630 | 630 | 21 000 | 2600 | 40–45 | 1550 | 5170 × 2700 | 1200 |
| C66Y-875 | 875 | 28 000 | 2600 | 40–44 | 1650 | 5170 × 2700 | 1250 |
Особенности
- Баба — удерживается в любом положении хода.
- Клапанный узел — золотниковый и конусный клапаны: поддерживают давление в системе.
- Поршень и шток — ресурс поршня продлевает полностью гидравлический привод, штока — X-образные направляющие.
- Управление — по дифференциальному сервопринципу: гибкое и простое.
- Обратный ход — ускоренный, частота ударов повышена.
Как выбрать
- Энергия удара — по ней, а не по усилию подбирают молот: в серии — 35–875 кДж; среди молотов свободной ковки раздела выше 350 кДж — только C66Y-420…C66Y-875.
- Наибольший ход — ограничивает высоту заготовки с инструментом между бойками: 1000–2600 мм по ряду, у C66Y-210 — 1800 мм.
- Частота ударов — от неё зависит производительность: 60–120 в минуту у C66Y-35 и C66Y-70, 40–44 — у C66Y-875.
- Место в цехе — габариты по каталогу: от 3600 × 1500 × 6300 мм (C66Y-35) до 9200 × 3100 × 13 000 мм (C66Y-875).
- Соседние серии — C61Y: до 350 кДж, при равной энергии масса падающих частей меньше (у C61Y-140 — 4700 кг, у C66Y-140 — 5100 кг); C41: пневматический, 0,16–54 кДж; Y13: ковочный гидропресс, 800–16 000 тс.
Как подбирают молоты по энергии удара и чем они отличаются от ковочных прессов — в гиде «Кузнечные (ковочные) прессы и спецоборудование».
