Для свободной ковки деталей различной формы и ковки в простом подкладном инструменте. 13 моделей: масса падающих частей 15–2000 кг, энергия удара 0,16–54 кДж.
Характеристики
Тип оборудования:
Пневматический молот
Энергия удара, кДж:
0.16, 0.27, 0.53, 0.7, 1, 1.98, 2.5, 5.6, 9.5, 13.7, 19, 27, 54
Описание

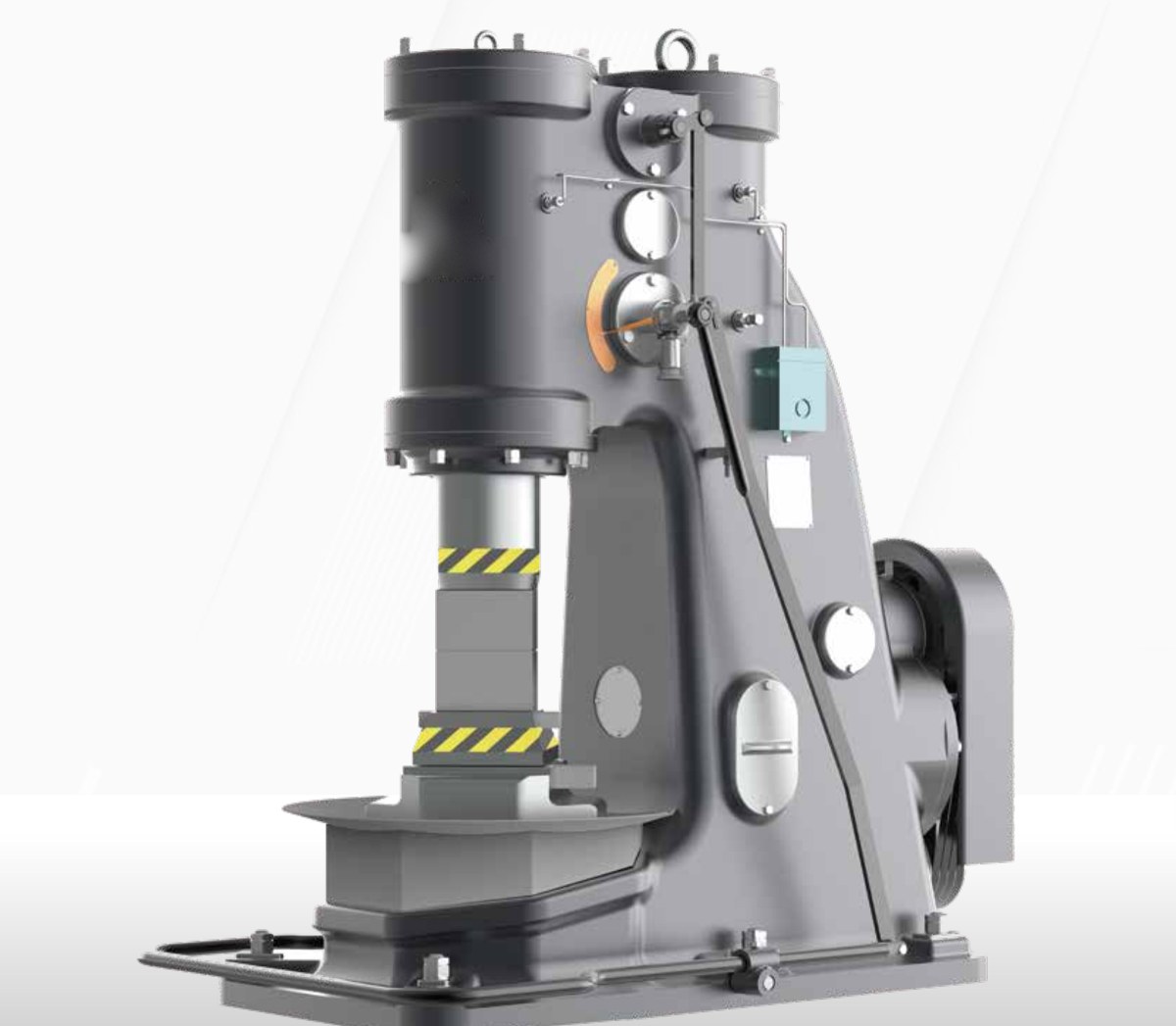

C41 — серия из 13 пневматических ковочных молотов для свободной ковки деталей различной формы с массой падающих частей 15–2000 кг и энергией удара 0,16–54 кДж. Число в обозначении модели — масса падающих частей в килограммах: например, у C41-250B — 250 кг.
Применение
- Свободная ковка — протяжка, осадка, прошивка, горячая резка, кузнечная сварка, скручивание, гибка.
- Ковка в подкладном инструменте — простая, на том же молоте.
Модельный ряд серии
Стандартные параметры изготовителя, возможны изменения. Заготовка — сечение проковываемой заготовки: квадрат или круг.
| Модель | Энергия удара, кДж | Масса падающих частей, кг | Наиб. частота ударов, мин⁻¹ | Высота рабочей зоны, мм | От оси штока до станины, мм | Заготовка: квадрат / круг, мм | Мощность двигателя, кВт |
|---|---|---|---|---|---|---|---|
| C41-15L | 0,16 | 15 | 300 | 160 | 170 | 30 × 30 / Ø35 | 2,2 |
| C41-25L | 0,27 | 25 | 250 | 240 | 235 | 40 × 40 / Ø48 | 3 |
| C41-40L | 0,53 | 40 | 245 | 245 | 270 | 52 × 52 / Ø68 | 4 |
| C41-55L | 0,7 | 55 | 230 | 270 | 300 | 60 × 60 / Ø75 | 7,5 |
| C41-75L | 1,0 | 75 | 210 | 300 | 330 | 65 × 65 / Ø85 | 7,5 |
| C41-110L | 1,98 | 110 | 180 | 355 | 400 | 110 × 110 / Ø120 | 15 |
| C41-150 | 2,5 | 150 | 180 | 370 | 350 | 130 × 130 / Ø145 | 18,5 |
| C41-250B | 5,6 | 250 | 140 | 450 | 420 | 145 × 145 / Ø175 | 22 |
| C41-400B | 9,5 | 400 | 120 | 530 | 520 | 220 × 220 / Ø240 | 30 |
| C41-560B | 13,7 | 560 | 115 | 600 | 550 | 270 × 270 / Ø280 | 45 |
| C41-750B | 19 | 750 | 105 | 670 | 750 | 270 × 270 / Ø300 | 55 |
| C41-1000 | 27 | 1000 | 95 | 800 | 800 | 290 × 290 / Ø320 | 75 |
| C41-2000 | 54 | 2000 | 80 | 1000 | 950 | 350 × 350 / Ø400 | 132 |
Особенности
- Шабот — у C41-150…C41-2000, массой 1500–24 000 кг.
- Стальное основание — у C41-15L…C41-55L, массой 200–370 кг; для C41-75L и C41-110L ни основание, ни шабот в каталоге не указаны.
- Станина — массой от 290 кг у C41-15L до 48 000 кг у C41-2000.
Как выбрать
- Энергия удара — по ней, а не по усилию подбирают молот: 0,16–54 кДж по ряду, у C41-250B — 5,6 кДж.
- Сечение заготовки — сверьте с проковываемым сечением модели: у C41-250B — квадрат 145 × 145 мм или круг Ø175 мм.
- Рабочая зона — заготовка с инструментом должна поместиться по высоте рабочей зоны, а в сторону станины — в расстояние от оси штока до неё: у C41-250B — 450 и 420 мм.
- Место в цехе — габариты по каталогу: от 1180 × 650 × 1575 мм (C41-15L) до 5820 × 2140 × 4390 мм (C41-2000).
- Соседние серии — C61Y: полностью гидравлический, 30–350 кДж, масса падающих частей 1300–12 000 кг; C66Y: полностью гидравлический, 35–875 кДж, 1300–28 000 кг.
Как подбирают молоты по энергии удара и чем они отличаются от ковочных прессов — в гиде «Кузнечные (ковочные) прессы и спецоборудование».
Подбор и поставка
Подбираем молот под поковку и техпроцесс: по чертежу или описанию операции определяем энергию удара, проверяем сечение заготовки и размеры рабочей зоны. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или энергию удара, размеры и материал поковки, программу выпуска и город поставки. Другие молоты — в разделе «Ковочное оборудование», состав работ под ключ — на странице «Услуги и компетенции».
