Для точной объёмной штамповки — разнотипной и массовой, в том числе в автоматических линиях. 17 моделей: энергия удара 16–625 кДж, масса бабы 1080–28 500 кг.
Характеристики
Тип оборудования:
Штамповочный молот
Управление:
ЧПУ
Энергия удара, кДж:
16, 25, 31.5, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 450, 500, 625
Описание

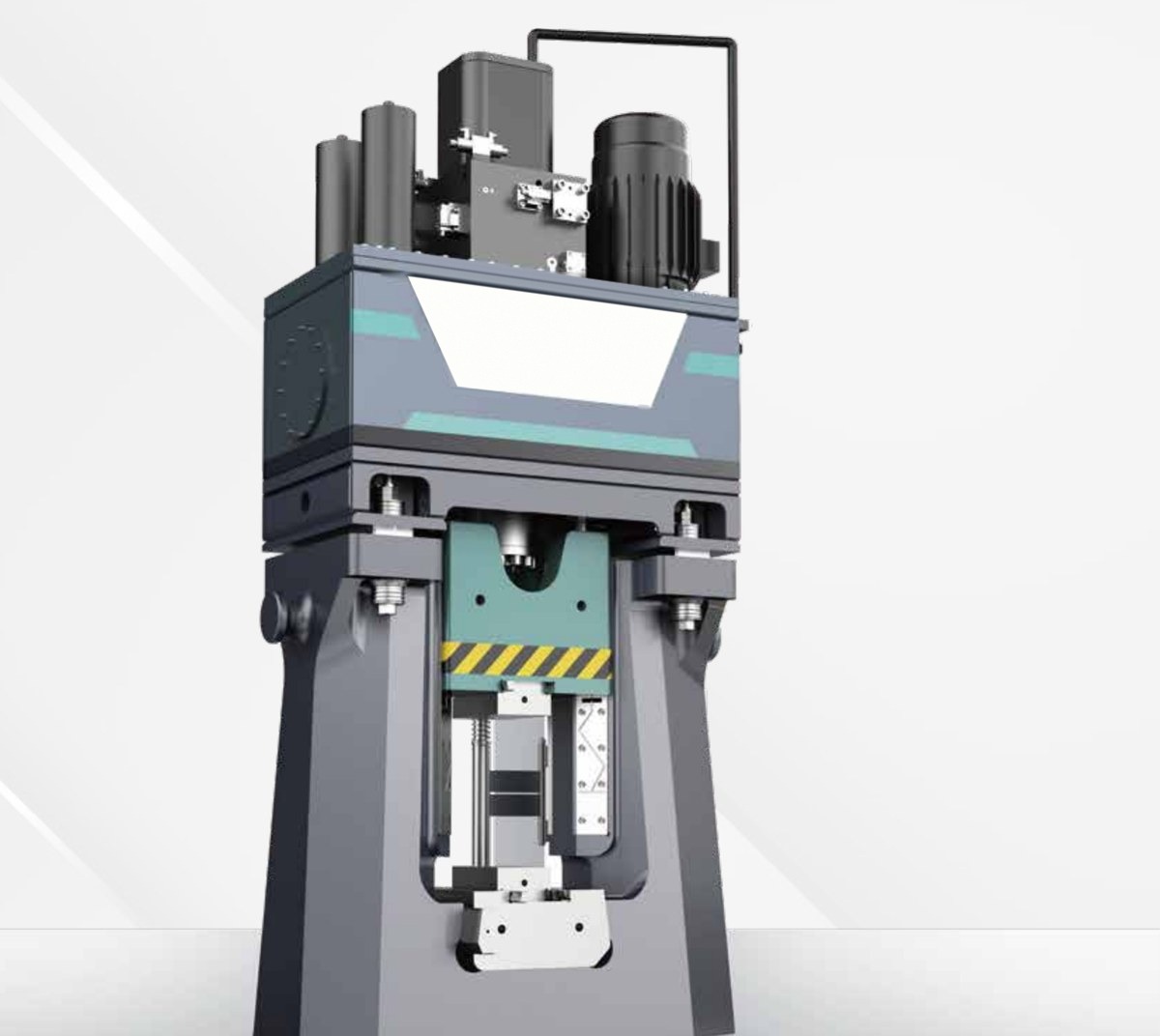

C92K — серия из 17 полностью гидравлических штамповочных молотов с ЧПУ для точной объёмной штамповки с энергией удара 16–625 кДж и массой бабы 1080–28 500 кг. Молот можно автоматизировать: изготовитель называет серию основным оборудованием автоматических линий точной штамповки.
Применение
- Точная объёмная штамповка — разнотипная и массовая; отрасли: автомобили и мототехника, строительно-дорожная техника, гидравлические трубные фитинги, слесарный и сельскохозяйственный инструмент, строительная и бытовая скобяная продукция, медицинское оборудование, кухонная и сантехническая фурнитура, ножи.
- Фасонные детали высокой плотности — в авиакосмической отрасли.
Модельный ряд серии
Стандартные параметры изготовителя, возможны изменения; число в обозначении модели — энергия удара, кДж. Ход удара указан диапазоном для каждой модели, несколько главных двигателей — как «число × мощность».
| Модель | Энергия удара, кДж | Масса бабы, кг | Ход удара, мм | Наиб. частота ударов, мин⁻¹ | Расстояние между направляющими, мм | Мощность главного двигателя, кВт |
|---|---|---|---|---|---|---|
| C92K16 | 16 | 1080 | 480–640 | 90 | 520 | 37 |
| C92K25 | 25 | 1700 | 495–685 | 90 | 608 | 55 |
| C92K31.5 | 31,5 | 2100 | 500–700 | 85 | 664 | 55 |
| C92K40 | 40 | 2700 | 500–710 | 85 | 700 | 90 |
| C92K50 | 50 | 3400 | 510–740 | 85 | 766 | 2 × 55 |
| C92K63 | 63 | 4350 | 520–760 | 80 | 800 | 2 × 55 |
| C92K80 | 80 | 5650 | 560–810 | 75 | 850 | 2 × 90 |
| C92K100 | 100 | 6900 | 600–850 | 75 | 850 | 2 × 90 |
| C92K125 | 125 | 8500 | 700–950 | 70 | 1000 | 2 × 110 |
| C92K160 | 160 | 10 000 | 800–1000 | 55 | 1040 | 3 × 90 |
| C92K200 | 200 | 12 000 | 900–1100 | 55 | 1000 | 4 × 90 |
| C92K250 | 250 | 12 800 | 950–1150 | 50 | 1000 | 4 × 90 |
| C92K320 | 320 | 14 000 | 950–1150 | 45 | 1000 | 4 × 110 |
| C92K400 | 400 | 20 000 | 1100–1300 | 40 | 1200 | 6 × 110 |
| C92K450 | 450 | 22 000 | 1150–1350 | 40 | 1200 | 6 × 110 |
| C92K500 | 500 | 24 000 | 1150–1350 | 40 | 1200 | 6 × 110 |
| C92K625 | 625 | 28 500 | 1150–1350 | 33 | 1300 | 6 × 110 |
Особенности
- Станина и направляющие — станина U-образная, направляющие X-образные: подходят для многоручьевой штамповки.
- Клапанная система удара — оригинальная, изготовитель заявляет высокую точность.
- Баба — поднимается и опускается в любой момент: штампы удобно менять и налаживать.
- ЧПУ — технологические параметры задаются программой, их удобно настраивать.
- Функции удара — короткоходовый удар, вибрация штампа.
- Безопасность — модуль защиты от ошибочных действий оператора.
Как выбрать
- Энергия удара — по ней, а не по усилию подбирают молот: в серии — 16–625 кДж.
- Ход удара — задан диапазоном для каждой модели; сверьте его с высотой штампа и поковки при укладке и съёме: у C92K80 — 560–810 мм.
- Частота ударов — от неё зависит производительность: до 90 в минуту у C92K16 и C92K25, 33 — у C92K625.
- Соседние серии — C86Y: полностью гидравлический, 25–630 кДж, для многономенклатурной штамповки мелкими и средними партиями; J58K: электровинтовой пресс с ЧПУ, 250–10 000 тс; J58ZK: с прямым сервоприводом, 250–10 000 тс; SPE: электровинтовой, энергия удара 40–1000 кДж.
Как подбирают молоты по энергии удара и чем они отличаются от ковочных прессов — в гиде «Кузнечные (ковочные) прессы и спецоборудование».
Подбор и поставка
Подбираем молот под поковку и техпроцесс: по чертежу или описанию операции определяем энергию удара, проверяем ход удара и расстояние между направляющими. Организуем поставку и таможенное оформление, монтаж или шеф-монтаж, пусконаладку, инструктаж персонала, гарантийное и сервисное обслуживание.
Цена — по запросу: нажмите «Отправить запрос» или позвоните: 8 800 350‑03‑75. В запросе укажите модель или энергию удара, размеры и материал поковки, программу выпуска и город поставки. Другие молоты — в разделе «Ковочное оборудование», состав работ под ключ — на странице «Услуги и компетенции».
