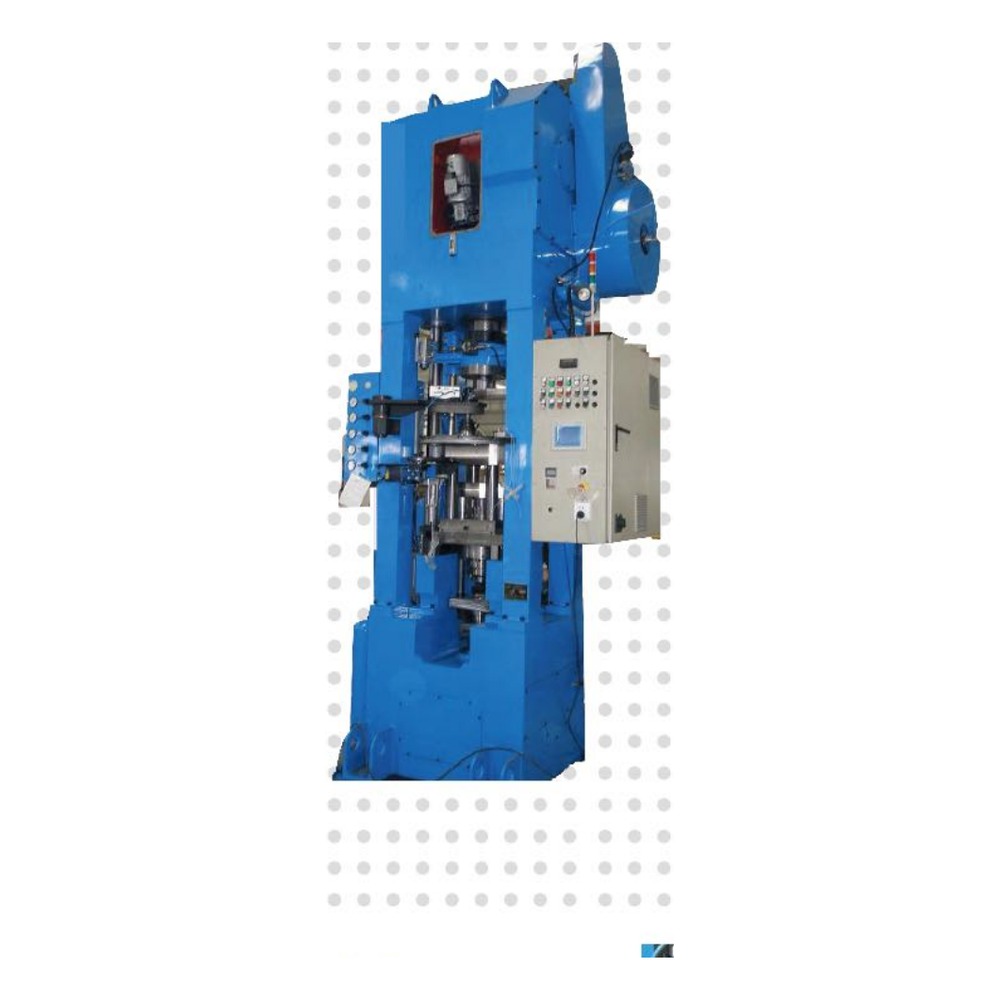

Калибровочный пресс CES-EPS-A для спечённых деталей порошковой металлургии

Пресс калибровочный CES-EPS-A, усилие 102–815 тс

Категории: Прессы для порошковой металлургии

Порошковый калибровочный пресс серии CES-EPS-A: 9 моделей, усилие 1000–8000 кН (≈ 102–815 тс), привод — механический (верхняя подвижная колонна). Автоматический цикл, ПЛК и сенсорная панель, модрам под деталь заказчика. Цена по запросу.

Страна производства: Китай

Тип оборудования: Порошковый калибровочный
Тип привода: Механический (верхняя подвижная колонна)
Усилие, кН: 1000, 1500, 2000, 2500, 3000, 4000, 5000, 6500, 8000
Модель: CES-EPS-100A, CES-EPS-150A, CES-EPS-200A, CES-EPS-250A, CES-EPS-300A, CES-EPS-400A, CES-EPS-500A, CES-EPS-650A, CES-EPS-800A
Страна производства: Китай
Усилие, т: 102, 153, 204, 255, 306, 408, 510, 663, 815

Характеристики

Тип оборудования:

Порошковый калибровочный

Тип привода:

Механический (верхняя подвижная колонна)

Усилие, кН:

1000, 1500, 2000, 2500, 3000, 4000, 5000, 6500, 8000

Модель:

CES-EPS-100A, CES-EPS-150A, CES-EPS-200A, CES-EPS-250A, CES-EPS-300A, CES-EPS-400A, CES-EPS-500A, CES-EPS-650A, CES-EPS-800A

Страна производства:

Китай

Усилие, т:

102, 153, 204, 255, 306, 408, 510, 663, 815

Описание

Автоматический калибровочный пресс для спечённых деталей. Усилие создаётся движением верхней колонны, матрица неподвижна, деталь выталкивается нижним пуансоном вверх. Специальный модрам сокращает время переналадки; поворотный стол подачи с автоматическим контролем отслеживает холостое прессование, повторную подачу и наличие выталкивания.

Тип: порошковый калибровочный пресс, привод — механический (верхняя подвижная колонна).
Диапазон усилия: от 1000 до 8000 кН (примерно 102–815 тс).
Моделей в серии: 9 — от CES-EPS-100A до CES-EPS-800A.
Управление: энкодер, ПЛК и сенсорная панель; ходы задаются частотным преобразователем либо серводвигателем.
Питание: 3 фазы 380 В, 50 Гц (исполнение 60 Гц — по заказу).

Применение: калибровка спечённых деталей после спекания: восстановление размеров и геометрии, уплотнение поверхностного слоя, доводка посадочных мест.

Чем эта серия отличается от соседних

CES-EPS-A — калибровочный, а не формовочный пресс: он работает уже со спечённой деталью. Усилие создаётся движением верхней колонны, матрица неподвижна, деталь выталкивается нижним пуансоном вверх. Это самая мощная серия раздела — до 8000 кН, тогда как у второй калибровочной серии CES-EPS-C потолок 3000 кН.

Кому подходит: калибровка после спекания — восстановление размеров и геометрии, уплотнение поверхностного слоя, доводка посадочных мест на деталях диаметром до 200 мм и высотой до 75 мм.

Технические характеристики по моделям

Параметр / модель	CES-EPS-100A	CES-EPS-150A	CES-EPS-200A	CES-EPS-250A	CES-EPS-300A	CES-EPS-400A	CES-EPS-500A	CES-EPS-650A	CES-EPS-800A
Макс. усилие калибровки, кН	1000	1500	2000	2500	3000	4000	5000	6500	8000
Макс. усилие выталкивания, кН	500	650	800	900	1000	1200	1500	1750	2000
Ход верхнего пуансона, мм	160	180	180	200	200	200	200	200	200
Регулировка хода верхнего пуансона, мм	70	80	80	100	100	100	100	130	130
Макс. ход выталкивания, мм	80	80	80	80	80	80	80	80	80
Макс. высота калибруемой детали, мм	75	75	75	75	75	75	75	75	75
Регулировка положения матрицы, мм	40	40	40	40	40	40	40	40	40
Макс. диаметр калибровки, мм	60	90	130	140	140	150	150	200	200
Производительность, ход/мин	6–18	6–18	6–18	6–18	6–18	6–18	6–18	6–18	6–18
Расход воздуха, макс., л/мин	320	380	380	450	450	500	550	680	800
Мощность главного двигателя, кВт	22	30	30	30	37	37	37	55	75
Общая мощность, кВт	24	32	32	32	40	40	40	50	80
Габарит, высота, мм	4300	5490	5490	6800	6800	7500	8370	9400	уточняется
Габарит, ширина, мм	2280	2320	2320	3200	3200	3000	3700	3500	3500
Габарит, глубина, мм	1630	1630	1440	2250	2250	2400	3330	6500	6500

Подача заготовок: вручную, захватом, многопозиционным поворотным столом — по выбору заказчика. Опции: контроль давления калибровки по верхнему и нижнему пределу, контроль засорения масляного фильтра, гидравлическое выталкивание и возврат.

Габаритная высота модели CES-EPS-800A в каталоге производителя указана с опечаткой (4000 мм при 9400 мм у меньшей CES-EPS-650A) — уточняем у завода и обновим.

Комплектация и запуск

Специальный модрам сокращает время переналадки: для простых цилиндрических деталей — схема «один верхний / один нижний пуансон», для деталей с наружной или внутренней ступенью — «один верхний / два нижних» с плавающей плитой. Подача заготовок — вручную, захватом или многопозиционным поворотным столом; поворотный стол снабжён автоматическим контролем холостого прессования, повторной подачи и наличия выталкивания. Пусконаладку и обучение операторов проводим на площадке заказчика.

Что уточнить перед подбором

диаметр и высота калибруемой детали (по серии — до 200 мм и до 75 мм соответственно);
требуемая точность после калибровки и допуск на овальность;
способ подачи: вручную, захватом или многопозиционным поворотным столом;
нужен ли контроль холостого прессования и повторной подачи — он идёт опцией.

Цена — по запросу. Пришлите чертёж детали: рассчитаем требуемое усилие, подберём модель серии и подготовим коммерческое предложение.
