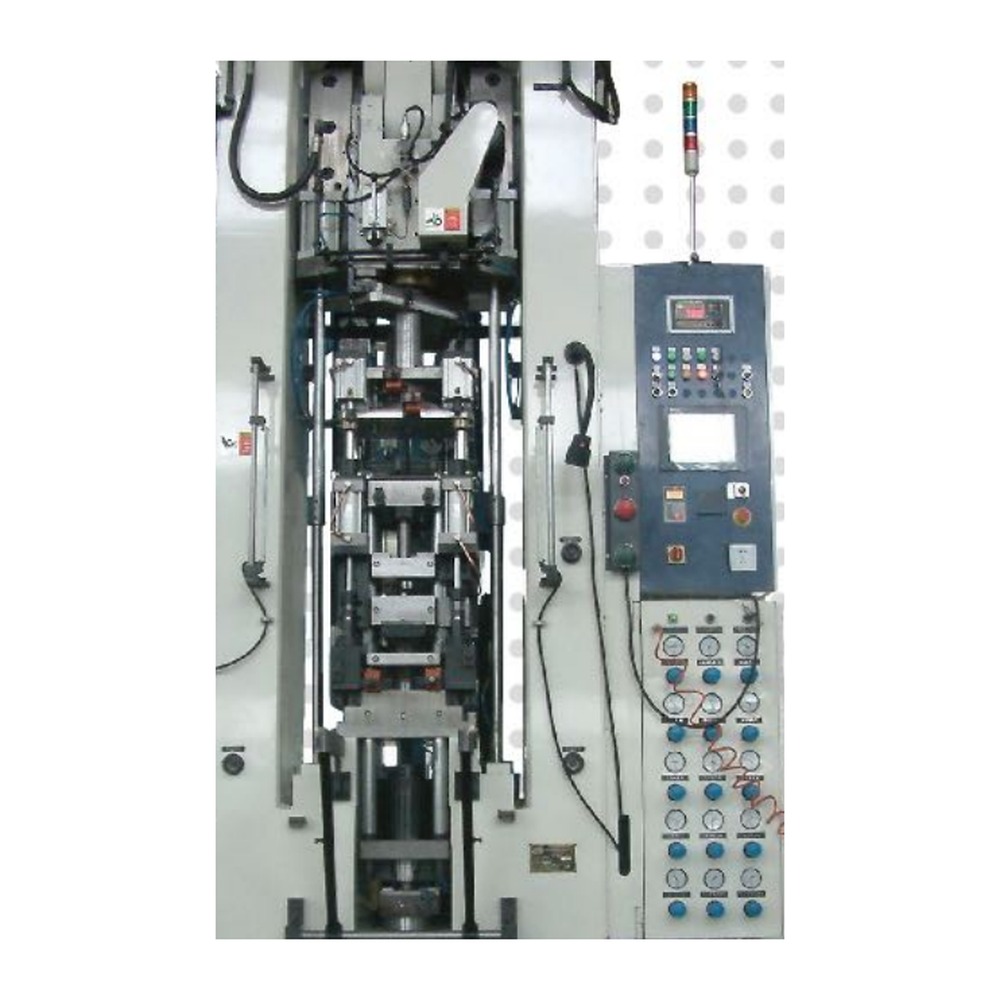

Пресс для порошковой металлургии CES-EPM-G с коленно-рычажным приводом

Пресс для порошковой металлургии CES-EPM-G, усилие 6–255 тс

Категории: Прессы для порошковой металлургии

Порошковый формовочный пресс серии CES-EPM-G: 9 моделей, усилие 60–2500 кН (≈ 6–255 тс), привод — коленно-рычажный (toggle-link). Автоматический цикл, ПЛК и сенсорная панель, модрам под деталь заказчика. Цена по запросу.

Страна производства: Китай

Тип оборудования: Порошковый формовочный
Тип привода: Коленно-рычажный (toggle-link)
Усилие, кН: 60, 150, 250, 600, 1000, 1400, 1500, 2000, 2500
Модель: CES-EPM-100GA, CES-EPM-140GA, CES-EPM-150GA, CES-EPM-15GA, CES-EPM-200GA, CES-EPM-250GA, CES-EPM-25GA, CES-EPM-60G, CES-EPM-6G
Страна производства: Китай
Усилие, т: 6, 15, 25, 61, 102, 143, 153, 204, 255

Характеристики

Тип оборудования:

Порошковый формовочный

Тип привода:

Коленно-рычажный (toggle-link)

Усилие, кН:

60, 150, 250, 600, 1000, 1400, 1500, 2000, 2500

Модель:

CES-EPM-100GA, CES-EPM-140GA, CES-EPM-150GA, CES-EPM-15GA, CES-EPM-200GA, CES-EPM-250GA, CES-EPM-25GA, CES-EPM-60G, CES-EPM-6G

Страна производства:

Китай

Усилие, т:

6, 15, 25, 61, 102, 143, 153, 204, 255

Описание

Автоматический пресс сухого порошкового формования с коленно-рычажным приводом. Кинематика запасает до 15 % энергии цикла, позиция выталкивания фиксированная и не требует настройки, смазка узлов централизованная и дозированная. Серия перекрывает диапазон от настольных типоразмеров до тяжёлых машин на 2500 кН.

Тип: порошковый формовочный пресс, привод — коленно-рычажный (toggle-link).
Диапазон усилия: от 60 до 2500 кН (примерно 6–255 тс).
Моделей в серии: 9 — от CES-EPM-6G до CES-EPM-250GA.
Управление: энкодер, ПЛК и сенсорная панель; ходы задаются частотным преобразователем либо серводвигателем.
Питание: 3 фазы 380 В, 50 Гц (исполнение 60 Гц — по заказу).

Применение: среднесерийные и крупносерийные детали порошковой металлургии, магнитные материалы, твердосплавные изделия, керамика — там, где важны стабильность цикла и производительность.

Чем эта серия отличается от соседних

Ключевое отличие CES-EPM-G — коленно-рычажная кинематика: она запасает до 15 % энергии цикла и даёт более пологое нарастание усилия у нижней точки, а позиция выталкивания фиксирована и не требует настройки при переналадке. По усилию серия перекрывает разрыв между лёгкой CES-EPM-A (до 1000 кН) и тяжёлой CES-EPM-C.

Кому подходит: средне- и крупносерийное производство деталей порошковой металлургии, магнитных материалов, твердосплавных изделий и керамики — когда важнее стабильность цикла, чем максимальная скорость.

Технические характеристики по моделям

Параметр / модель	CES-EPM-6G	CES-EPM-15GA	CES-EPM-25GA	CES-EPM-60G	CES-EPM-100GA	CES-EPM-140GA	CES-EPM-150GA	CES-EPM-200GA	CES-EPM-250GA
Макс. усилие прессования, кН	60	150	250	600	1000	1400	1500	2000	2500
Макс. усилие выталкивания, кН	60	100	200	400	600	700	750	1000	1000
Опорное усилие в позиции прессования, кН	30	100	120	300	500	600	600	700	700
Усилие принудительного плавания матрицы, кН	10	12,5	25	75	125	125	150	200	200
Ход верхнего пуансона, мм	110	125	150	180	197	197	150	210	150
Регулировка хода верхнего пуансона, мм	25	50	60	70	80	80	80	100	100
Макс. высота засыпки, мм	60	80	100	120	150	150	100	150	100
Макс. ход прессования, мм	15	60	100	120	145	145	100	145	100
Макс. ход выталкивания, мм	45	80	100	120	120	120	100	120	100
Макс. ход допрессования, мм	6	60	70	110	120	120	80	120	80
Регулировка положения матрицы, мм	35	50	15	20	30	30	30	50	50
Макс. диаметр формовки, мм	45	75	75	100	100	100	120	150	150
Производительность, ход/мин	10–40	10–28	8–24	5–20	5–20	5–20	5–20	5–20	5–20
Ход подающей каретки, мм	120	125	130	200	200	200	200	230	230
Ёмкость бункера, л	10	10	10	70	70	70	70	100	100
Расход воздуха, макс., л/мин	400	400	500	750	1000	1000	1500	2500	2500
Мощность главного двигателя, кВт	2,2	2,2	3,7	15	22	22	30	30	37
Общая мощность, кВт	—	2,5	4,0	16	23	23	35	35	42
Габарит, высота (1 верх./1 нижн. пуансон), мм	2054	2510	2943	3555	4455	4455	4455	5720	5720
Габарит, ширина, мм	960	1250	1382	2150	2780	2780	2780	2800	2820
Габарит, глубина, мм	1200	1165	1540	1620	1750	1750	1750	2250	2250
Усилие возврата матрицы, кН	пружина	5,5	8,5	20,2	44	44	44	34,5	34,5
Ход недо- или перезасыпки, мм	—	5	5	5	5	5	5	7	7

Опции: вибрирующий или невибрирующий кулачок подачи, бункер из обычной или нержавеющей стали, одно- или двухтрубная подающая каретка, электропривод регулировок с записью и вызовом технологических параметров, двойной бункер, автоматическое устройство разгрузки при перегрузке.

Комплектация и запуск

Модрам подбираем под число ступеней детали. У старших моделей серии регулировки ходов электроприводные: технологические параметры записываются и вызываются из памяти, что заметно ускоряет переналадку между партиями. Опционально — двойной бункер, бункер из нержавеющей стали, вибрирующий кулачок подачи, автоматическая разгрузка при перегрузке. Пусконаладку и обучение операторов проводим на площадке заказчика.

Что уточнить перед подбором

требуемая плотность и допуски детали после спекания;
диаметр формовки: по серии он от 45 до 150 мм;
нужна ли переналадка с записью параметров — у старших моделей регулировки электроприводные, с сохранением рецептов;
высота потолка в цехе: габаритная высота машин серии от 2054 до 5720 мм.

Цена — по запросу. Пришлите чертёж детали: рассчитаем требуемое усилие, подберём модель серии и подготовим коммерческое предложение.
