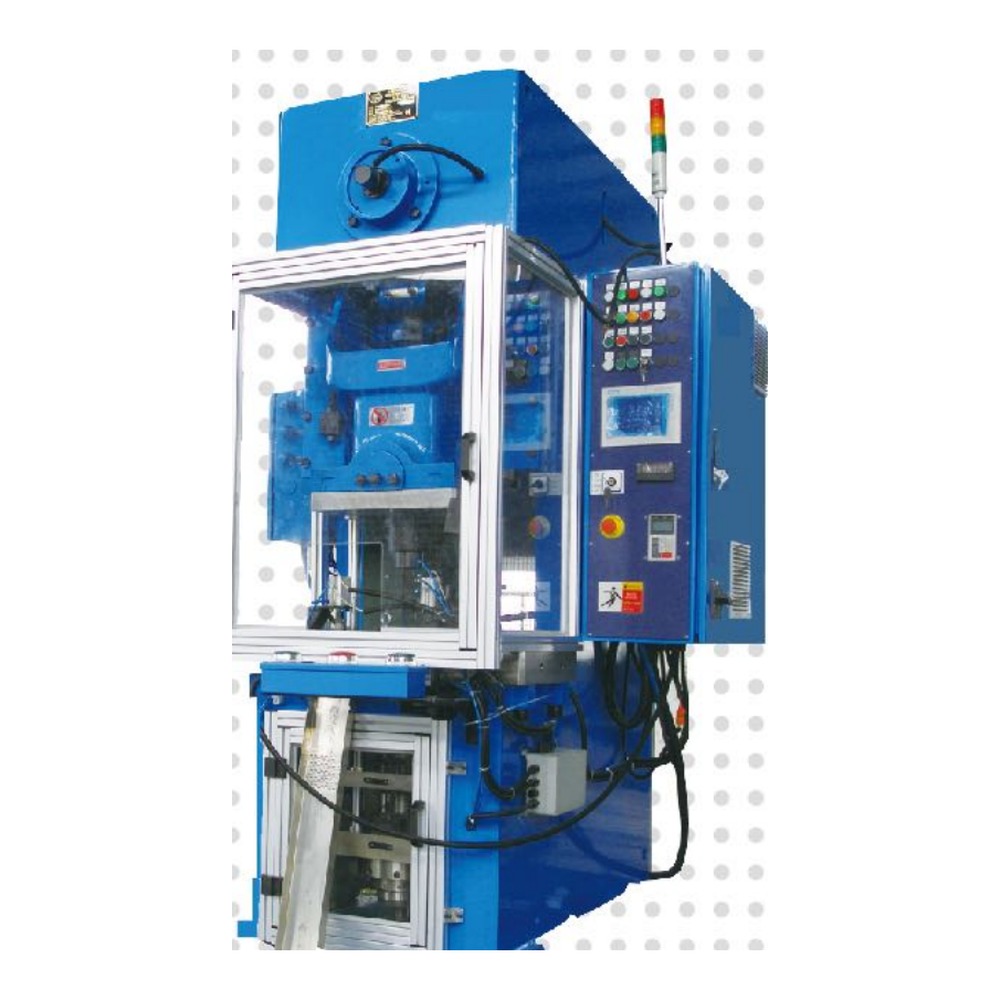

Калибровочный пресс CES-EPS-C со сварной станиной

Пресс калибровочный CES-EPS-C, усилие 25–306 тс

Категории: Прессы для порошковой металлургии

Порошковый калибровочный пресс серии CES-EPS-C: 9 моделей, усилие 250–3000 кН (≈ 25–306 тс), привод — кривошипный, сварная станина. Автоматический цикл, ПЛК и сенсорная панель, модрам под деталь заказчика. Цена по запросу.

Страна производства: Китай

Тип оборудования: Порошковый калибровочный
Тип привода: Кривошипный, сварная станина
Усилие, кН: 250, 450, 600, 800, 1000, 1500, 2000, 2500, 3000
Модель: CES-EPS-100C, CES-EPS-150C, CES-EPS-200C, CES-EPS-250C, CES-EPS-25C, CES-EPS-300C, CES-EPS-45C, CES-EPS-60C, CES-EPS-80C
Страна производства: Китай
Усилие, т: 25, 46, 61, 82, 102, 153, 204, 255, 306

Характеристики

Тип оборудования:

Порошковый калибровочный

Тип привода:

Кривошипный, сварная станина

Усилие, кН:

250, 450, 600, 800, 1000, 1500, 2000, 2500, 3000

Модель:

CES-EPS-100C, CES-EPS-150C, CES-EPS-200C, CES-EPS-250C, CES-EPS-25C, CES-EPS-300C, CES-EPS-45C, CES-EPS-60C, CES-EPS-80C

Страна производства:

Китай

Усилие, т:

25, 46, 61, 82, 102, 153, 204, 255, 306

Описание

Калибровочный пресс со сварной станиной из стального листа, прошедшей термообработку, и гидравлической защитой от перегрузки. Нижняя часть работает в масляной ванне — приводные колёса смазываются напрямую, что заметно снижает шум; остальные узлы получают централизованную подачу масла. Ходы задаются частотным преобразователем, усилие контролируется по датчику давления.

Тип: порошковый калибровочный пресс, привод — кривошипный, сварная станина.
Диапазон усилия: от 250 до 3000 кН (примерно 25–306 тс).
Моделей в серии: 9 — от CES-EPS-25C до CES-EPS-300C.
Управление: энкодер, ПЛК и сенсорная панель; ходы задаются частотным преобразователем либо серводвигателем.
Питание: 3 фазы 380 В, 50 Гц (исполнение 60 Гц — по заказу).

Применение: калибровка спечённых деталей небольших и средних размеров, в том числе с внутренними и наружными ступенями.

Чем эта серия отличается от соседних

CES-EPS-C — тоже калибровочный пресс, но на кривошипном приводе со сварной термообработанной станиной и гидравлической защитой от перегрузки. Нижняя часть работает в масляной ванне, поэтому машина заметно тише. Серия легче и быстрее CES-EPS-A: до 40 ходов в минуту против 6–18, но усилие ограничено 3000 кН.

Кому подходит: калибровка спечённых деталей небольших и средних размеров, в том числе с внутренними и наружными ступенями, при высокой серийности.

Технические характеристики по моделям

Параметр / модель	CES-EPS-25C	CES-EPS-45C	CES-EPS-60C	CES-EPS-80C	CES-EPS-100C	CES-EPS-150C	CES-EPS-200C	CES-EPS-250C	CES-EPS-300C
Макс. усилие калибровки, кН	250	450	600	800	1000	1500	2000	2500	3000
Макс. усилие выталкивания, кН	80	150	200	300	400	550	700	800	1000
Ход верхнего пуансона, мм	80	120	140	160	160	160	200	200	200
Регулировка хода верхнего пуансона, мм	50	80	80	80	80	110	120	120	120
Макс. ход выталкивания, мм	25	40	40	55	60	85	85	85	85
Макс. высота калибруемой детали, мм	20	25	35	50	65	80	80	80	80
Макс. диаметр калибровки, мм	20	40	60	85	100	120	130	150	180
Производительность, ход/мин	20–40	20–30	20–30	15–25	10–20	10–20	10–20	8–16	8–16
Расход воздуха, макс., л/мин	255	385	510	792	792	925	1000	1200	1500
Общая мощность, кВт	4	5,5	7,5	11	11	18,5	22	30	37
Расстояние между стойками, лево/право, мм	360	410	480	540	620	700	880	950	1030
Расстояние между стойками, перед/зад, мм	250	340	400	460	520	580	650	680	720
Стол, лево/право, мм	720	825	930	950	1100	1170	1390	1500	1600
Стол, перед/зад, мм	400	440	520	600	680	760	840	860	900
Высота стола от пола, мм	780	800	880	900	900	900	1000	1000	1100
Габарит, высота, мм	2120	2391	2570	2725	3030	3215	3800	4070	4374
Габарит, ширина, мм	1030	1110	1210	1275	1400	1500	1750	1780	1850
Габарит, глубина, мм	1720	1900	2031	2160	2460	2700	2800	3020	3200

Опции: защитное ограждение, контроль уровня в бункере, механическая рука подачи. По требованию заказчика добавляются дополнительные функции.

Комплектация и запуск

Оснастка — калибровочный модрам под конкретную деталь, при необходимости с фиксированным или пневматическим стержнем. Опционально ставится защитное ограждение, контроль уровня в бункере и механическая рука подачи. Станина сварная, термообработанная, с гидравлической защитой от перегрузки — при заклинивании срабатывает предохранительный узел, а не деформируется рама. Пусконаладку и обучение операторов проводим на площадке заказчика.

Что уточнить перед подбором

диаметр калибровки — по серии от 20 до 180 мм;
высота детали: максимум от 20 мм у младшей модели до 80 мм у старших;
темп выпуска — на мелких деталях серия держит 20–40 ходов в минуту;
расстояние между стойками и размер стола, если деталь нестандартная по габаритам.

Цена — по запросу. Пришлите чертёж детали: рассчитаем требуемое усилие, подберём модель серии и подготовим коммерческое предложение.
